Modulare Anlagen von Maschinenbau Kitz

Vielfältige Transfer- und Handlingsysteme auf der Motek 2017

| Redakteur: Stéphane Itasse

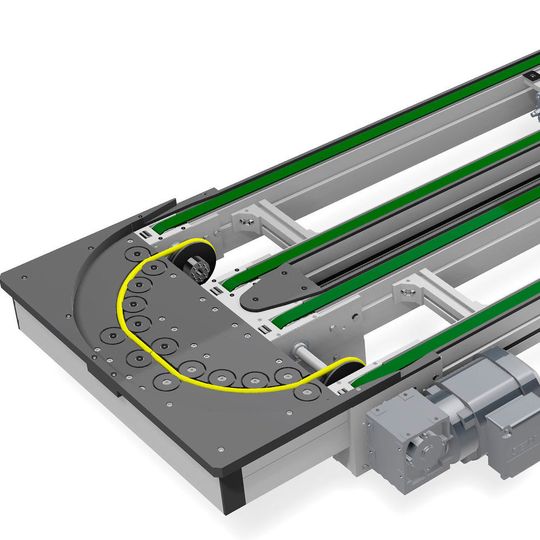

Für das Transfersystem Versamove in der kleinsten Größenklasse standard zeigt MK auf der Messe Motek 2017 dieses besonders kompakte Kurvenmodul.
Für das Transfersystem Versamove in der kleinsten Größenklasse standard zeigt MK auf der Messe Motek 2017 dieses besonders kompakte Kurvenmodul. (Bild: Bild: Maschinenbau Kitz)

Der Fördertechnikspezialist Maschinenbau Kitz zeigt seine vielfältigen Systeme für den Werkstückträgertransport und die Anlagenverkettung auf der Motek 2017 vom 10. bis 12. Oktober in Stuttgart. Neben dem neuen Kettenumlauf TKU 2040 und dem Palettenumlauf SPU 2040 präsentiert MK sein Werkstückträgersystem Versamove standard.

Für fast alle Transportgüter und Einsatzbedingungen bietet Maschinenbau Kitz ein Fördersystem. Auf Grundlage des MK-Baukastensystems der Profil- und Fördertechnik sind alle Systeme modular aufgebaut und kompatibel. Das MK-Aluminiumprofil-System ist dabei die Basis für robuste Konstruktionen, die dennoch kompakt, flexibel und anpassbar sind.

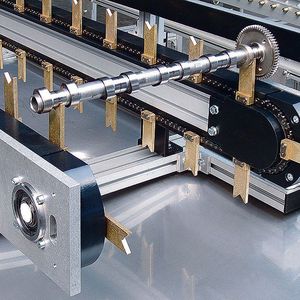

Im Fokus des Standes steht das neue taktfähige Kettenumlaufsystem TKU 2040. Es eignet sich insbesondere für eine lageorientierte Zu- und Abführung und zur festen Verkettung von Bearbeitungszentren.

Flexibler Bandkörper zur Werkstückaufnahme

Der Bandkörper ist sowohl als Ausführung mit vordefinierter als auch mit verstellbarer Breite erhältlich und ermöglicht dadurch den Einsatz für Werkstücke in unterschiedlichen Größen. Je nach Anforderung können die Werkstückaufnahmen Prismen aus POM oder Messing sein, die sich zur Aufnahme von runden Werkstücken eignen. Alternativ können auch Profilwerkstückträger zur Bestückung mit eigenen Werkstückaufnahmen gewählt werden. Das TKU 2040 ermöglicht das getaktete Zuführen und Verketten, beispielsweise in der Werkzeugmaschinen- und Kunststoffindustrie.

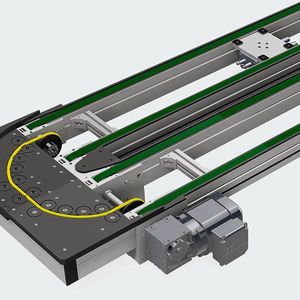

Als weiteres Exponat zeigt MK sein Transfersystem Versamove in der kleinsten Gewichts- und Größenklasse „standard“, mit neuem kompakten Kurvenmodul (ab Oktober verfügbar). Versamove ist laut Hersteller ein zuverlässiges System für den Werkstückträgertransport. Durch den modularen Aufbau ist eine schnelle und transparente Projektierung gewährleistet. Es lässt sich flexibel erweitern und an die Gegebenheiten vor Ort anpassen. Die Besonderheit dieses Systems ist die neue, kompakte Kurve, die eine 180°-Wendung (auch 90°) auf engem Raum ermöglicht. Dadurch können Hub-Quer- und Hub-Dreheinheit ersetzt werden, da das Werkstück seine Orientierung behält. Das Kurvenmodul ist mit eigenem Antrieb erhältlich oder kann durch die angrenzende Strecke angetrieben werden. Bei der Entwicklung wurde auch auf die Kompatibilität zu bereits bestehende Systemen geachtet. So können zum Beispiel auf dem Versamove standard auch fremde Werkstückträger eingesetzt werden. Bestehende Anlagen lassen sich so mit Versamove erweitern.

Mit Palettenumlaufsystem puffern und vereinzeln

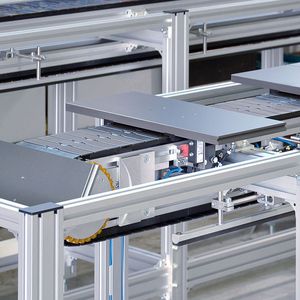

Darüber hinaus ist das staufähige Palettenumlaufsystem SPU 2040 zu sehen. Insbesondere beim Verketten mehrerer Arbeitsstationen mit unterschiedlichen Takt- oder Umrüstzeiten ermöglicht es das Puffern und Vereinzeln von Werkstückträgern. Zudem werden die leeren Werkstückträger nach der Werkstückentnahme automatisch unterhalb der Transportebene zurück gefördert und am Anfang der Transportstrecke wieder auf die obere Transportebene bewegt. Da das SPU 2040 ist im Vergleich zu anderen Systemen kompakt ist, hat es nur sehr geringe Raumanforderungen und gute Ergonomie-Eigenschaften für Werker. Es eignet sich für den Betrieb in Messeinrichtungen oder das Zuführen in Schweißanlagen im Automobilbereich. Auch in der Kunststoffindustrie, für Kfz-Zulieferer oder Werkzeugmaschinenhersteller ist das SPU 2040 geeignet.

Maschinenbau Kitz auf der Motek 2017: Halle 3, Stand 3324
