Blum-Novotest hat in eine Grob-Universalmaschine inklusive individuell abgestimmter Automation investiert. Die Möglichkeit zum Tieflochbohren bis 280 Millimeter sowie ein intelligentes Leitsystem überzeugten.

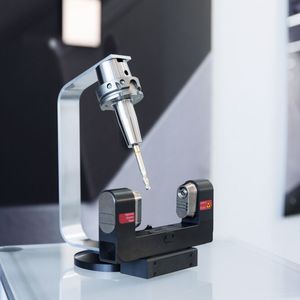

Beim ersten Kontakt zwischen Blum-Novotest und Grob ging es um die Anschaffung einer neuen Maschine mit Prozess zur Herstellung von Systemträgern für zwei verschiedene Baureihen (NT-Träger für LaserControl Micro Compact NT und LC-Träger für LC-Digilog). Die Fertigung sollte hocheffizient und kostengünstig sein und über eine Autonomie von mindestens 24 Stunden verfügen.

„Unsere Ansprechpartner bei Blum waren von Beginn an gut vorbereitet“, erinnert sich Grob-Gebietsverkaufsleiter Joachim Stock. „Sie gaben uns eine klare Aufgabenstellung, ein kurzes, prägnantes Lastenheft, mit dem wir nicht nur eine Spezifikation für die Maschine erstellen, sondern auch ein Konzept für weitere Gespräche entwickeln konnten.“ So war es nicht verwunderlich, dass von der ersten Anfrage bis zum ersten Angebot nur drei Wochen vergingen. „Es hat wirklich großen Spaß gemacht, so kompetente Verhandlungen mit unseren Ansprechpartnern bei Blum-Novotest führen zu können. Mit dem Ergebnis, dass wir ihnen eine für ihre Zwecke perfekte Anlage liefern konnten“, so Stock weiter.

Bildergalerie

WISSENSFORUM ZERSPANUNG

Mit der intelligenten Steuerung zur autarken Fertigung

Unser 2. Wissensforum Zerspanung steht in den Startlöchern. Wenn bei Ihnen auch die Losgrößen kleiner werden, die Geometrien komplizierter und das bei weniger Personal, steigenden Qualitätsanforderungen und höherem Wettbewerbsdruck, dann kommen Sie vorbei! Oder ist Ihre größte Herausforderung die Genauigkeiten auch über Nacht halten zu können? Die Zeiten, in der Sie der Nachtschicht nur die Vorarbeit oder simple Teile zutrauen konnten, sind vorbei. Erfahren Sie bei uns, welche intelligente Steuerung die autarke Fertigung ermöglicht. Werden Sie Teil unserer Zerspanungs-Community und diskutieren Sie gemeinsam aktuelle Lösungen, mit denen Sie wettbewerbsfähig bleiben können.

Hier Ticket sichern!

Tieflochbohren mit Werkzeuglängen bis 385 Millimeter

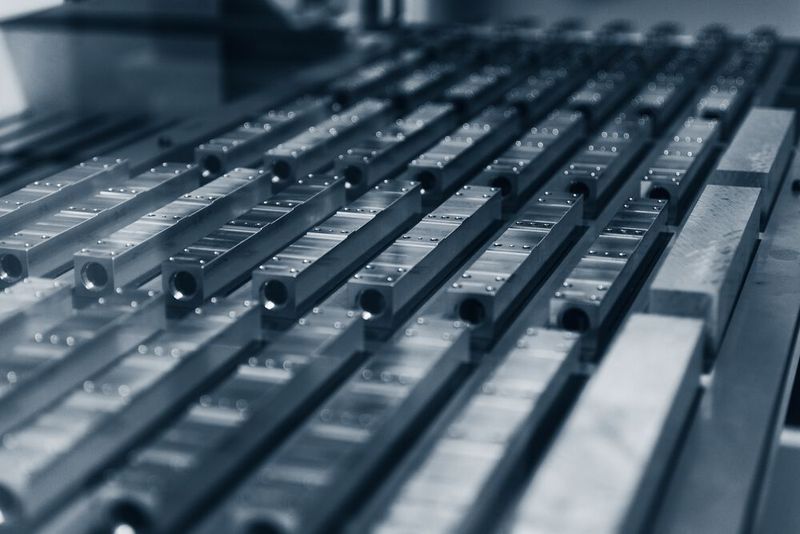

Das zu bearbeitende Werkstück, ein Vierkant-Rohling, wird im Anschluss zu zwei Systemträgern (Laser Control Micro Compact NT und LC-Digilog) gefertigt. Sie haben eine Länge von 150 bis 300 Millimetern und sind fast durchgehend mit einer Kabelkanalbohrung versehen. „Da das Teil auf einer Seite 270 Millimeter tiefgebohrt werden muss, ist eine entsprechende Werkzeuglänge erforderlich, die relativ viele Wettbewerber bei dieser Maschinengröße nicht erfüllen konnten“, erklärt Marcel Kühnle, stellvertretender Blum-Fertigungsleiter.

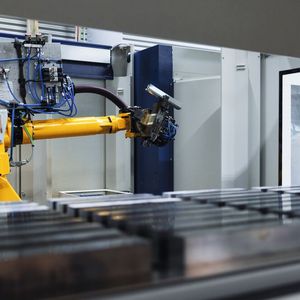

Auch die ursprüngliche Idee, eine Dreh-Fräsmaschine mit Stangenbeladung anzuschaffen, wurde aus Kostengründen schnell verworfen. Aufgrund der Anforderungen aus dem Lastenheft, der zu fertigenden Bauteile und der Zeichnungen, aber vor allem auch aufgrund der Tatsache, dass die Grob-Maschine Werkzeuglängen bis 385 Millimeter zulässt, wurde Grob in die Angebotsvergabe mit aufgenommen. „Wir haben es gemeinsam geschafft ein cleveres Konzept zwischen Maschine, Automation und Technologie auf die Beine zu stellen. Besonders die kompetente Zusammenarbeit mit der Firma Blum-Novotest hat mich begeistert“, sagt Ralph Birkle, Angebotskonstrukteur Grob Werke.

Turn-Key-Lösung bringt Durchbruch

In den weiteren Gesprächen wurde schnell klar, dass eine Maschine mit Automation die ideale Technologie für die Anforderungen bei Blum bieten würde. Eine Idee, die dann im Lastenheft verankert wurde, verbunden mit der Forderung einer Autonomie von mindestens 24 Stunden. Auf Basis dieses Lastenheftes, weiterer Informationen und nach Austausch diverser CAM-Daten wurde bei Grob eine Machbarkeitsstudie erstellt, die sowohl Taktzeiten als auch erste Vorschläge für Sonderwerkzeuge und Spannvorrichtungen enthielt. Nach zwei Wochen kam es zu einem ersten Treffen in Mindelheim, wo im Grob Technologie- und Anwendungszentrum (TAZ) eine G150 mit einer Roboterzelle GRC-R60 zum Thema „Vorführung eines Aluminiumbauteils“ präsentiert wurde. Überraschung am Rande für die Blum-Techniker: Das Demo-Bauteil entsprach dem von ihnen definierten Abnahmebauteil.

„Nach diesem Besuch war uns endgültig klar, dass eine Maschine mit Prozess für unsere Zwecke die beste Lösung ist“, beschreibt Kühnle die damalige Situation. Zu überzeugend waren die Argumente für die Turn-Key-Lösung mit Automation. Durch die Zusammenarbeit auf Augenhöhe mit Grob ist es Blum gelungen, in weniger als drei Monaten vom ersten Angebot bis zur Bestellung eine Grob G150 mit einer Roboterzelle GRC-R60 zu realisieren. „Wir sind sowohl mit der Maschine, als auch besonders mit der Zusammenarbeit mit der Firma Grob sehr zufrieden. Überzeugt hat uns auch die ausgeprägte Kompetenz der Grob-Mitarbeiter und die hohe Flexibilität des Unternehmens bei Sonderwünschen“, so Kühnle weiter.

Kosteneinsparung durch Reduzierung der Arbeitsschritte

Eines der wichtigsten Argumente für die Firma Blum-Novotest GmbH war die intelligente Leitsoftware Grob 4 Automation, mit der die einzelnen Operationsschritte deutlich reduziert werden konnten. Dort wo früher vier Operationen pro Teil notwendig waren, schaffte es Grob für alle elf verschiedenen Typen mit zwei Operationen und einer Aufspannung. So sollte in OP10 fünf Seiten des Rohlings bearbeitet und tieflochgebohrt als auch in OP20 die sechste Seite zerspant werden. Dies wurde durch eine Vereinheitlichung des Rohteilquerschnitts erreicht, wodurch sich eine Backengestaltung in der Spannvorrichtung ergab, die es ermöglichte, alle elf Typen in gleicher Weise zu spannen. Eine Vorgehensweise, mit der ein Zeiteinsparungspotential von bis zu 50 Prozent gegenüber der ursprünglichen Methode erzielt und auch die Nebenzeiten deutlich reduziert werden konnten.

Die Grob-Automation ermöglichte es zudem, die Varianz sowohl des kleineren als auch des größeren Teilespektrums auf einer Maschine abzubilden. In der Vergangenheit mussten das kleinere und das größere Teilespektrum auf zwei unterschiedlichen Maschinen gefertigt werden. Ein weiterer Vorteil der Grob-Leitsoftware Grob 4 Automation ist bei dieser Anwendung die enorme Flexibilität, da nicht sortenrein gefahren werden muss, sondern gemischt mit anderen Größen eines Bauteils beladen und auch problemlos Einzelteile gefertigt werden können. Somit ist die Grob4Automation quasi der „Chef über alles“.

Beim Anlegen eines Auftrages wird unter anderem die Rohteilgröße definiert und festgelegt. So ist letztlich die Grob-eigene Leitsoftware das Herzstück der Automationszelle, um die geforderte Flexibilität zu gewährleisten. Der Schlüssel zur erfolgreichen Umsetzung dieser maßgeschneiderten Anwendung war aber nicht nur die intelligente Leitsoftware von Grob, sondern auch die vorbildliche Zusammenarbeit zwischen dem Vertrieb, der Anwendungstechnik (AWT) und der Projektierung bei Grob, sowie der enge und intensive Austausch mit der Firma Blum-Novotest GmbH.
