Software für 3D-Druck

CAD-Daten für die Additive Fertigung aufbereiten

| Redakteur: Simone Käfer

Core Technologie stellt auf der Formnext 2017 seine neue Software für die Additive Fertigung vor. Sie soll die CAD-Daten für verschiedene Verfahren des 3D-Drucks vorbereiten.

Firmen zum Thema

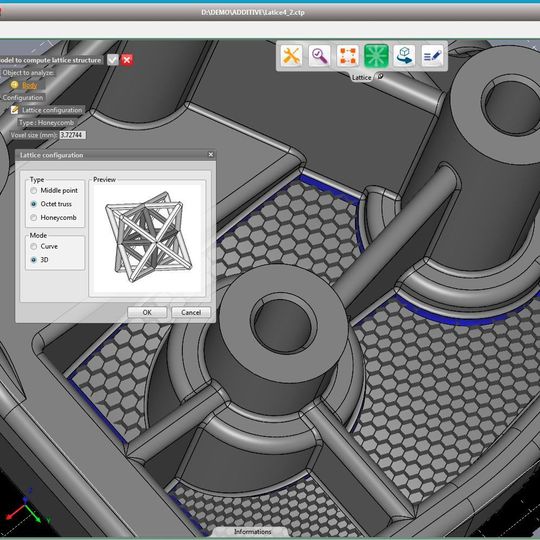

Die 3D Additive Manufacturing Software verfügt über spezielle Funktionen zur teilautomatischen Erzeugung von Latice-Strukturen zur Gewichts- und Materialeinsparung.
Die 3D Additive Manufacturing Software verfügt über spezielle Funktionen zur teilautomatischen Erzeugung von Latice-Strukturen zur Gewichts- und Materialeinsparung.
(Bild: Core Technologie)

Laut Core Technologie bereitet die 3D Additive Manufacturing Software CAD-Daten aller gängigen Formate für 3D-Druckverfahren auf und analysiert sie mit speziellen Prüfprofilen hinsichtlich der verschiedenen Verfahren. Speziell für Metalldruckverfahren können mit dem Tool Stützstrukturen zur Fertigung sowie Latice-Geometrien für den Leichtbau und Materialeinsparungen erzeugt werden. Die CAD-Modelle sind als intelligente B-Rep Geometrie durch robuste Direct-Modelling-Funktionen bearbeitbar, was deutliche Vorteile gegenüber der Bearbeitung tesselierter Modelle hat. Eine laut Unternehmen übersichtliche Grafikoberfläche ermöglicht eine direkte und einfache Änderung kritischer Geometriebereiche und reduziert die Komplexität der zu druckenden Bauteile.

Optimale Ausnutzung des Bauraums

Durch frei wählbare Slicing-Parameter werden die Rauigkeiten angezeigt und die Bauteile können vom System automatisch so positioniert werden, dass ausgewählte Bereiche die bestmögliche Oberfläche aufweisen. In der Datenbank sind gängige Maschinentypen mit ihren Bauräumen hinterlegt. Durch intelligente Nesting-Funktionen wird die schnelle, einfache Füllung zur optimalen Ausnutzung des Bauraums und somit höchste Effizienz sichergestellt.

Flexibilität und Datenqualität

Die 3D Additive Manufacturing Software besitzt Schnittstellen unter anderem für Catia, NX, Solidworks, Creo, JT und Step. Die Healing-Funktionen des Systems sorgen für bestmögliche Datenqualität der konvertierten und für den 3D-Druck optimierten Modelle, die im amf-, 3mf- sowie stl-Format abgespeichert werden können. Hierbei wird sichergestellt, dass qualitativ einwandfreie Mesh-Modelle an den Drucker gesendet werden.

Sie finden Core Technologie auf der Formnext 2017 in Halle 3.0 an Stand C68.
