Emag CNC-Dreh-Schleifzentrum kombiniert mehrere Zerspanungsprozesse

Redakteur: Jürgen Schreier

Die Kombination von Hartdrehen und Schleifen vermindert den Schleifanteil bei der Bearbeitung von Futterteilen auf das Erzeugen der Geometrieelemente. Hier setzt das Konzept des vertikalen Dreh-Schleifzentrums Emag VLC 100 GT an, das bei Bedarf das Schleifen mit vorgelagerten Drehprozessen kombiniert.

Firmen zum Thema

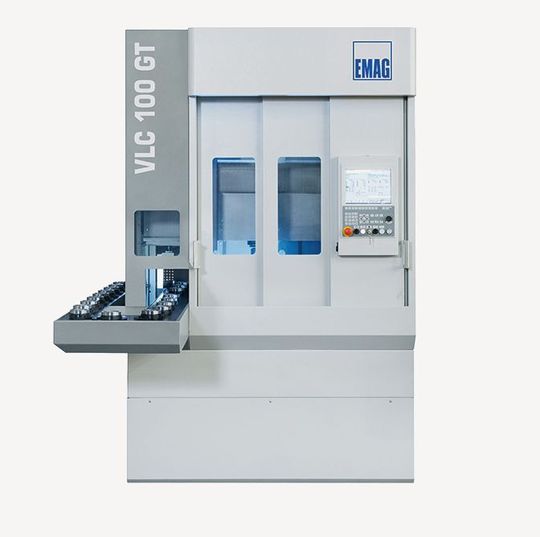

Kombinationsbearbeitung Hartdrehen und Schleifen auf der VLC 100 GT
Kombinationsbearbeitung Hartdrehen und Schleifen auf der VLC 100 GT
(Bild: Emag)

Die VLC 100 GT basiert auf dem bewährten Pick-up-Konzept von Emag. Die Hauptspindel be- und entlädt die Werkstücke direkt vom integrierten Transportband bzw. einem Shuttle. Der Arbeitsraum kann flexibel mit unterschiedlichsten Dreh- und Schleifmodulen ausgestattet werden. Zudem ist in das kompakte Fertigungssystem ein Messsytem integriert.

Zerspanungsprozesse intelligent kombiniert

Zwei Zerspanungsprozesse, die sich ideal miteinander kombinieren lassen, sind das Drehen, bzw. Hartdrehen und das Schleifen. Hierbei werden zunächst alle durch Hartdrehen herstellbaren Partien vor- bzw. auch fertigbearbeitet. Anschließend werden die hochpräzisen Geometrieelemente des Werkstücks in der gleichen Aufspannung fertiggeschliffen. Dieses Vorgehen bietet verschiedene Vorteile: Zum einen ist der Drehprozess, z.B. bei der Bearbeitung von Planflächen, deutlich schneller als die Bearbeitung mit Schleifwerkzeugen. Zum anderen reduziert sich der Verschleiß der Schleifwerkzeuge, da diese nur noch für das Fertigschleifen genutzt werden müssen.

Bildergalerie
Bildergalerie mit 6 Bildern

Da die Bearbeitung in einer Aufspannung erfolgt, ist der gesamte Bearbeitungsprozess gegenüber der Bearbeitung auf zwei Maschinen natürlich extrem verkürzt. Dieses führt zu sinkenden Bauteilkosten bei gleicher bzw. häufig sogar besserer Bauteilqualität.

VLC 100 GT ist flexibel einsetzbar

Für den Kunden bietet die flexible Konfigurierbarkeit der VLC 100 GT ein breites Anwendungsspektrum. So lässt sich die Maschine „klassisch“ als vertikales Schleifzentrum nutzen, wobei die VLC 100 GT mit zwei Schleifspindeln beispielsweise für das Außen- und Innenschleifen ausgerüstet wird. Alternativ besteht auch die Möglichkeit der Kombinationsbearbeitung mit einem Blockstahlhalter für Hartdrehoperationen.

Die VLC 100 GT kann sowohl mit Korund- als auch mit moderner CBN-Schleiftechnik ausgestattet werden. Keramisch gebundene CBN-Schleifscheiben können mit einer rotierenden Diamantformrolle abgerichtet werden. Zur Anfunkerkennung von Abrichtrolle und Schleifscheibe steht ein Körperschallsystem zur Verfügung. Kürzeste Schleifzeiten werden durch den Einsatz der adaptiven Prozessregelung erzielt.

Maschinenbett aus Polymerbeton garantiert Qualität bei jedem Einsatz

Alle vertikalen Pick-up-Maschinen von Emag verfügen über ein Maschinenbett aus Polymerbeton (Mineralit), das sich durch 8-fach höhere Dämpfungseigenschaften als Grauguss auszeichnet. Die gute Schwingungsdämpfung trägt damit maßgeblich zur hohen Oberflächengüte der bearbeiteten Werkstücke bei. Für optimale Bearbeitungsqualität sorgt auch der integrierte Messtaster, der zwischen dem Arbeitsraum und der Pick-up-Station angebracht ist. Hier ist dieser nicht nur bestens geschützt, sondern die Messung kann zeitsparend in der Aufspannung vor und nach der Bearbeitung erfolgen. Natürlich ist auch eine Zwischenmessung jederzeit möglich.

Kombinationsbearbeitung am Beispiel Kettenrad

Die Qualität der VLC 100 GT wird vor allem an einem konkreten Beispiel deutlich. Betrachtet man z.B. die Bearbeitung von Kettenrädern, werden die Vorteile der Kombinationsbearbeitung schnell klar. Nach der automatischen Beladung der Maschine per Pick-up-Spindel erfolgt die erste Bearbeitung mit der integrierten Innenschleifspindel. Die Bohrung des Kettenrads hat wenig Aufmaß und wird mit CBN fertiggeschliffen. Mit den beiden ebenfalls im Arbeitsraum angeordneten Blockstahlhaltern erfolgt die Bearbeitung der Planflächen des Kettenrads.

Die Bearbeitung per Hartdrehtechnologie ermöglicht dabei nicht nur sehr kurze Bearbeitungszeiten, sondern erfordert zudem keinerlei Nachbearbeitung. Per Messtaster, der zwischen Arbeitsraum und Beladestation angeordnet ist, wird anschließend die Bearbeitungsqualität geprüft. Dass der gesamte Prozess in unter 50 Sekunden durchgeführt wird, unterstreicht die hohe Performance des vertikalen Dreh-/Schleifzentrums.

Mit der VLC 100 GT hat Emag ein System für die Kombinationsbearbeitung von Futterteilen geschaffen, das trotz seines kompakten Aufbaus für beeindruckende Leistungen steht. Die Beladung per Pick-up-Spindel, der Einsatz modernster Schleiftechnologie in Kombination mit Drehoperationen, kurz: Die gesamte Maschine ist auf Leistung getrimmt, wie das obige Beispiel zeigt. Ob in der Serienfertigung in Linie, oder als Stand-alone-Variante, mit der VLC 100 GT bietet Emag ein vertikales Dreh-/Schleifzentrum für ein breites Spektrum an Anwendungen.
