Metav 2016 Delcam präsentiert neue Version von Feature-CAM

| Redakteur: Stefanie Michel

Delcam zeigt auf der Metav 2016 wieder ein breites Portfolio an CAM- und CAD-Lösungen sowie Software für das 3D-Messen, einschließlich In-Process-Prüfen auf der Werkzeugmaschine. Schwerpunkt des Messeauftritts wird Version 2016 R1 von Feature-CAM sein.

Firmen zum Thema

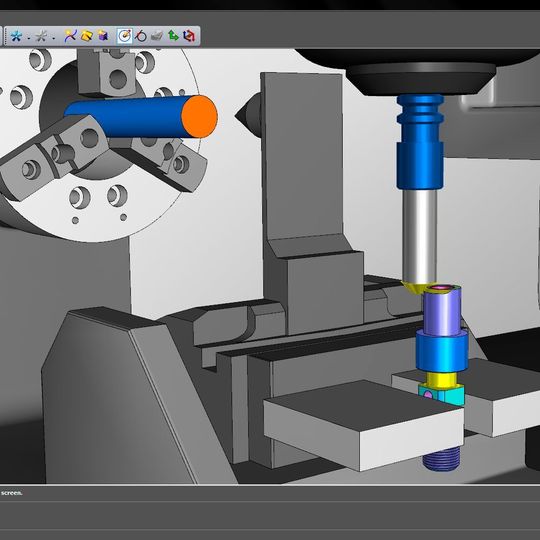

Erweiterte Komplettbearbeitung auf der Drehfräsmaschine: Nach dem Abstechen mit dem Fräser und anschließendem Schwenken des Teilegreifers kann ohne Gegenspindel die Rückseite des Werkstücks bearbeitet werden.
Erweiterte Komplettbearbeitung auf der Drehfräsmaschine: Nach dem Abstechen mit dem Fräser und anschließendem Schwenken des Teilegreifers kann ohne Gegenspindel die Rückseite des Werkstücks bearbeitet werden.
(Bild: Delcam)

Auf der Metav 2016 wird Delcam die zahlreichen Neuerungen und Verbesserungen seines CAM-Allrounders Feature-CAM in der aktuellen Version 2016 R1 vorstellen. Eines der Highlights ist laut Hersteller die Multitaskingbearbeitung auf Drehfräsmaschinen, denn Feature-CAM unterstützt nun das Fräsen auf dem Teilegreifer. Der normalerweise für das Handling des Werkstücks zuständige Greifer dient hier jetzt temporär als Spannsystem. Nach dem Abstechen mit dem Fräser und anschließendem Schwenken des Teilegreifers kann ohne Gegenspindel schnell und effizient die Rückseite des Werkstücks bearbeitet werden.

CAM-Software richtet Spannmittel automatisch aus

Beim mehrachsigen CNC-Fräsen bietet Version 2016 R1 jetzt die Möglichkeit, Werkstückspannmittel wie Maschinenschraubstöcke oder Mehrbackenspannstöcke – inklusive Spannbacken – automatisch importieren und ausrichten zu können. Dabei wird der gewünschte Spannmitteltyp aus der in Feature-CAM hinterlegten Herstellerliste per Mausklick ausgewählt und in das Projekt eingeladen. Anhand der Rohteilgröße richtet Feature-CAM den Spannstock anschließend automatisch zur optimalen Bearbeitung des Werkstücks aus, so der Hersteller. Damit sollen sich Programmierzeiten deutlich reduzieren lassen, zudem verbessere sich die Kollisionsprüfung.

Bildergalerie

Eine neue Funktion ist die automatisierte Werkzeugauswahl mit Halterfreimachungskontrolle. Das bedeutet: Die CAM-Software berücksichtigt automatisch den (definierbaren) Sicherheitsabstand zwischen Halter und Rohteil, sodass der zum Werkzeug passende Halter gleich mit ausgesucht wird. Dabei kann bestimmt werden, bis wohin der Abstand kontrolliert werden soll.

Verbesserte Fräsprozesse in der Z-Ebene

Die Verkürzung der Leerwege bei Delcams Schruppstrategie Vortex sowie das Schruppen mit dynamischem Rohteil verbessern laut Hersteller in der 2016er-Version das Fräsen in der Z-Ebene und steigern die Prozesssicherheit. Das Walzenfräsen mit Z-Grenzen schützt vor Überschreitung der Werkzeuglänge bei der 5-Achs-Simultanbearbeitung – und eine C-Achsen-Interpolation für große Bauteile auf Maschinen mit Rundtisch gibt es jetzt auch.

Feature-CAM zählt zu den Pionieren der Featuretechnologie und ist heute ein leistungsfähiges CAM-System, das Geometriemerkmale (Features) eines Werkstücks erkennen und auf Basis von hinterlegten Fertigungsdaten eine automatisierte und damit schnelle NC-Programmierung ermöglicht. Unterstrichen wird dies durch die einheitliche Benutzeroberfläche zum Fräsen, Drehen und Drehfräsen, die in der aktuellen Version von Delcam in zahlreichen Details nochmals verbessert wurde.

Delcam auf der Metav 2016: Halle 14, Stand D108
