Antriebssystem Effizientes Antriebssystem übertrifft Anforderungen der IE5-Norm

| Redakteur: Stefanie Michel

Antriebssysteme für Lüfter, Pumpen und Kompressoren müssen immer effizienter sein, weil für die Gesamtsysteme immer strengere Vorschriften gelten. Dafür bietet ABB jetzt ein Antriebssystem an, das die Effizienzanforderungen der IE5-Norm übertrifft.

Firmen zum Thema

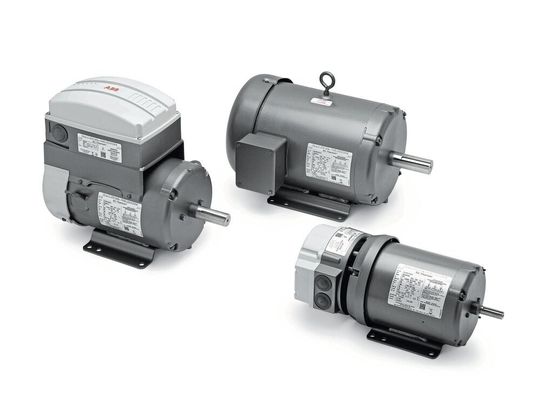

Die Produktreihe Baldor-Reliance EC Titanium ist als integriertes Motor-Umrichterpaket oder als eigenständiger Motor erhältlich.
Die Produktreihe Baldor-Reliance EC Titanium ist als integriertes Motor-Umrichterpaket oder als eigenständiger Motor erhältlich.
(Bild: ABB)

Die Nachfrage nach höherer Effizienz steigt, da für das Gesamtsystem aus Lüfter, Pumpen und Kompressoren immer strengere Vorschriften gelten. Anlagenhersteller setzen auf neue Motortechnologien, um die bestmögliche Systemeffizienz zu erreichen und gleichzeitig nachhaltige Materialien einzusetzen.

Die ABB-Produktreihe Baldor-Reliance EC Titanium kombiniert die „Ferrite Assisted Synchronous Reluctance“-Technologie (FASR) mit Magnetwerkstoffen ohne Seltene Erden. Auf diese Weise werden die Effizienzanforderungen der IE5-Norm sogar übertroffen. Das Motor-Umrichter-System eignet sich für Anwendungen mit konstantem und variablem Drehmoment und erzielt in einem großen Drehzahl- und Lastbereich sowie oberhalb der Grunddrehzahl eine herausragende Leistung, so der Hersteller.

Selbst bei Teillastbetrieb, in dem die meisten Lüfter laufen, sei die Produktlinie EC Titanium wirtschaftlich und effizient. Der große Vorteil bestehe darin, dass bei jeder Geschwindigkeit die hohe Effizienz beibehalten wird; auch oberhalb der Grunddrehzahl. Auf diese Weise kann die Auslegung von Lüftern optimiert werden.

Platzsparendes Antriebssystem

EC-Titanium-Motoren weisen einen Leistungsfaktor nahe Eins auf und ermöglichen somit den Einsatz kleinstmöglicher Antriebe. Baugröße und Gewicht des integrierten Systems werden dadurch reduziert. Darüber hinaus ist die integrierte Antriebslösung so konzipiert, dass für die Motorsteuerung viel weniger Platz benötigt wird. Außerdem wird der Frequenzumrichter auf dem Motor oder an der entgegengesetzten Antriebsseite montiert, wodurch die Verdrahtungskosten gesenkt werden.

Angeboten wird die Produktreihe Baldor-Reliance EC Titanium in IEC- und NEMA-Standardmaßen. Die verfügbare Nennleistung liegt beim Motor ohne integrierten Umrichter bei 1 bis 20 HP (0,75-15 kW), beim integrierten Motor mit oben angebrachten Umrichter bei 1 bis 20 HP (0,75-7,5 kW) und beim axial befestigten Umrichter bei 1 bis 7,5 HP (0,75-5,5 kW).
