Drehtisch für Werkzeugmaschinen

Exaktes Positionieren im Flugzeugbau

| Autor/ Redakteur: Christian Mannigel / Stefanie Michel

Für die präzise Bearbeitung von Komponenten sind Tische, Wender und Schwenkeinrichtungen unverzichtbar. Besonders wichtig ist dies in Branchen wie dem Flugzeugbau. Hier bewegen entsprechende Drehtische Werkstücke sekundenschnell und hochpräzise – und das, ganz gleich ob sie 1 g oder 50 t schwer sind.

Firmen zum Thema

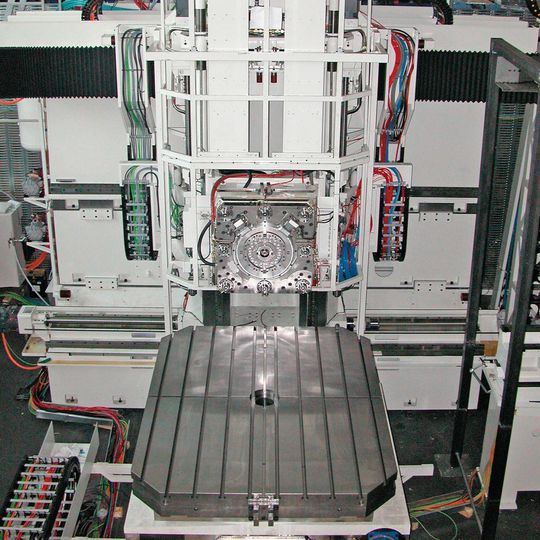

Der Drehtisch ATU 2000 ist eine zentrale Komponente in der MCM-Werkzeugmaschine von Premium Aerotec in Augsburg.
Der Drehtisch ATU 2000 ist eine zentrale Komponente in der MCM-Werkzeugmaschine von Premium Aerotec in Augsburg.
(Bild: MCM)

Die Herstellung so gut wie aller Industrieprodukte erfolgt durch Fügen oder umformende sowie zerspanende Verfahren, wie zum Beispiel das Drehen, Bohren, Fräsen, Sägen und Schleifen. In den dafür erforderlichen Werkzeugmaschinen, zum Beispiel Bohr-, Fräs- und Bearbeitungszentren, sind Teilgeräte unverzichtbar. Denn sie sorgen dafür, dass die zu fertigenden Werkstücke mit höchster Präzision in die richtige Position gebracht werden. Dies geschieht beispielsweise mit Wendern, Tischen, Zwei-Achs-Schwenkeinrichtungen, Schwenkköpfen und Werkzeugwechseltischen von Peiseler. „Das Einsatzspektrum dieser essenziellen Komponenten ist schier unendlich und reicht von extrem kleinen und leichten bis hin zu tonnenschweren Teilen“, erläutert Dr. Benedict Korischem, neben seinem Partner Lothar Schwarzlose geschäftsführender Gesellschafter bei Peiseler. Sein Unternehmen zählt inzwischen zu den weltweit führenden Herstellern von Teilgeräten.

Wie leistungsstark diese sind, zeigen zum Beispiel Anwendungen im Flugzeugbau. So setzt das zur Airbus Group zählende Unternehmen Premium Aerotec am Standort Augsburg bei der Herstellung von Strukturkomponenten für verschiedene Flugzeugprogramme auf Werkzeugmaschinen des renommierten italienischen Herstellers MCM (Machining Centers Manufacturing). Dieser wiederum integriert in seine Bearbeitungszentren ausschließlich Teilgeräte von Peiseler. In den für Premium Aerotec Augsburg konstruierten Maschinen des Typs „Jet Five“ sind das die Drehtische vom Typ ATU 2000. Sie sind in der Lage, Transportlasten bis zu 50 t Gewicht in Sekundenschnelle und mit höchster Präzision zu bewegen.

Bildergalerie

Drehtisch dient als vierte rotative Achse

Auch wenn die zu fertigenden Flugzeugteile deutlich leichter sind, so müssen die MCM-Maschinen mit den Peiseler-Drehtischen ein hohes Gewicht bewältigen. Denn für die Fertigung der später am Flügelholm anzubringenden Fahrwerksaufhängungen, um die es in diesem Bereich der Produktion im Wesentlichen geht, werden die Komponenten zunächst auf einen großen Spannkubus aus Stahl und einer darauf befestigten Vorrichtung montiert. Dieser gewährt eine hohe Stabilität bei dem dann folgenden Fräsen der Endkontur. „Der gesamte Aufbau der Palette mit dem Spannkubus und den zu fertigenden Teilen kann bis zu 28 t wiegen und muss mit einer Genauigkeit von fünf Hundertsteln in die erforderliche Bearbeitungsposition gebracht werden“, erklärt Christian Mäusle, Werkzeugtechnologe in der Großteilzerspanung bei Premium Aerotec in Augsburg. „Der Peiseler-Tisch dient uns dabei als vierte beziehungsweise fünfte rotative Achse.“

Da sein Unternehmen die Aufhängungen für das Hauptfahrwerk seit einigen Jahren aus Titan fertigt, sind beim Fräsen erhebliche Kräfte erforderlich. „Werkzeugmaschinen für solche Belastungen kann nicht jeder Hersteller konstruieren“, betont Mäusle. Insgesamt habe Premium Aerotec mit den sechs in diesem Fertigungsbereich eingesetzten MCM-Maschinen sehr gute Erfahrungen gemacht. Sie laufen im Dauereinsatz.
