Schrauben richtig montieren

Für jeden Schraubfall das richtige Anzugsverfahren

| Autor / Redakteur: Dagmar Dübbelde / Peter Königsreuther

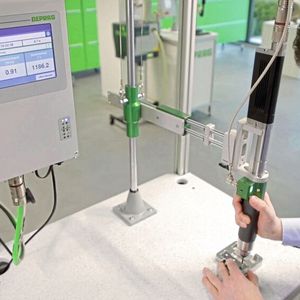

Deprag-Spezialist bei der Schraubfallanalyse, durch die man feststellen kann, wie eine geplante Verbindung am besten zustande kommt. Lesen sie hier, was man dabei beachten und tun kann.
Deprag-Spezialist bei der Schraubfallanalyse, durch die man feststellen kann, wie eine geplante Verbindung am besten zustande kommt. Lesen sie hier, was man dabei beachten und tun kann. (Bild: Deprag)

Die Schraube ist eines der ältesten Verbindungselemente und gehört auch heute noch zu den Montagelieblingen. Gut, wenn man dabei auf Know-how zurückgreifen kann, das die prozesssichere Schraubenmontage garantiert.

Die Schraubtechnik ist nach wie vor eine Schlüsseltechnologie für zahlreiche Montageaufgaben. Denn Schraubverbindungen zeichnen sich aus durch ihre hohe Belastbarkeit, die Wiederverwendbarkeit der Teile und die Möglichkeit, die Verbindung jederzeit zerstörungsfrei lösen zu können. Schrauben sind aus diesen Gründen die am häufigsten verwendeten Maschinenelemente für die Montage, welche auch in einer sehr großen Vielfalt an Ausführungen erhältlich und außerdem genormt sind.

Der wichtigste Anwendungsfall beim Verschrauben in der Montagetechnik liegt im Aufbringen einer definierten Vorspannkraft. Die Vorspannkraft ist so zu bestimmen, dass einerseits bei jeder möglichen Betriebskraft die vorgesehene Funktion noch gegeben ist, andererseits die zulässige Belastung der Schraubverbindung nicht überschritten wird. Problematisch sind dabei vor allem die häufig unbekannten Setzerscheinungen der Verbindung und die montagebedingten Schwankungen der erreichten Vorspannkraft.

Drehmomentgesteuertes Schrauben

In der Serienfertigung lässt sich die erzielte Vorspannkraft praktisch nur sehr aufwendig ermitteln. Zur Steuerung des Montageprozesses muss deshalb auf indirekte Messgrößen ausgewichen werden. In der Regel ist dies das Anzugsmoment der Verschraubung. Darüber hinaus lassen sich experimentell auch noch weitere Vorgaben wie Drehwinkel, Einschraubzeiten, Reibwerte et cetera bestimmen, die als Führungsgrößen für den Montageprozess dienen. Des Weiteren wurden innovative Verfahren zur Erkennung der Schraubenkopfauflage entwickelt, um die Konstanz der Vorspannkraft zu verbessern.

Das Drehmoment ist in der Schraubtechnik nach wie vor die am häufigsten verwendete Steuergröße. Die aus dem Anzugsmoment resultierende Vorspannkraft wird dabei maßgeblich von den schwankenden Reibbeiwerten sowie der Drehmomentstreuung des Schraubgerätes beeinflusst. Dabei muss man vor allem zwischen der Kopfreibung und der Gewindereibung unterscheiden. Die Summe dieser schwankenden Reibungseinflüsse führt dazu, dass selbst bei hoher Drehmoment-Wiederholgenauigkeit Schwankungen der resultierenden Vorspannkraft von 50 % und mehr auftreten können. Dies bedeutet, dass die Schraubverbindung immer so überdimensioniert sein muss, dass sie bei einer Abweichung nach oben nicht überlastet wird und bei einer Abweichung nach unten noch immer die geforderte Vorspannkraft aufbringt.

„Trotz dieser Nachteile hat sich das drehmomentgesteuerte Anziehen als gängigstes Anzugsverfahren durchgesetzt. Dies liegt an der verhältnismäßig einfachen technischen Realisierungsmöglichkeit.“, so Daniel Guttenberger, Produktmanager Deprag-Schraubtechnik. Beim sogenannten Drehwinkelverfahren wiederum werden Drehmoment und Drehwinkel der Schraubverbindung als Steuergrößen herangezogen. Dabei dient im Endanzug der Drehwinkel und nicht das Drehmoment als Steuergröße. Das heißt, die Schraube wird bis zu einem Schwellmoment angezogen und von dort aus um einen vorgegebenen Nachspannwinkel weitergedreht. Das Drehmoment kann als zusätzliche Kontrollgröße überwacht werden.

Auch andere Parameter sind tauglich

Das drehwinkelgesteuerte Abschalten kann sowohl im elastischen als auch im plastischen Bereich der Schraube eingesetzt werden. Ab dem Beginn der eigentlichen Drehwinkelverschraubung wird reibungsunabhängig angezogen. Die Gesamtvorspannkraft-Streuung ist demzufolge geringer als beim rein drehmomentgesteuerten Schraubverfahren.

Das Reibwertverfahren wird häufig bei Prüfprozessen angewendet. Hier wird das Ergebnis der Reibwertmessung zur Beurteilung der Qualität von Getrieben, Gewinden oder auch zur Feststellung einer Mindestreibung, beispielsweise bei selbstsichernden Gewindestiften, genutzt. Abhängig vom Reibmoment ist weiterhin eine Verschraubung auf Differenzmoment oder Drehwinkel möglich.

Um die Werkstoffeigenschaften der Schraube durch Erreichen des plastischen Verformungsbereichs optimal auszunutzen, kann auch das streckgrenzgesteuerte Anzugsverfahren angewendet werden. Auch dabei werden Drehmoment und Drehwinkel als Steuergrößen erfasst. Man macht sich dabei die abfallende Steigung im Spannungs-/Dehnungsdiagramm bei Erreichen der Streckgrenze als Abschaltkriterium zunutze.

Lange Schrauben sicher und automatisch zur Montage schicken

Schraubenfördersysteme auf der Motek 2019

Lange Schrauben sicher und automatisch zur Montage schicken

31.07.19 - Speziell für die Förderung und Vereinzelung langer Schrauben hat Deprag das System „eacy step feed“ geschaffen, welches die Verbindungselemente auch noch besonders leise auf die Reise schickt. Halle 5 am Stand 5302. lesen

Streckgrenzensteuerung erlaubt kleinere Schrauben

Betrachtet man das Spannungs-Dehnungs-Diagramm, so zeigt sich, dass der Anstieg zunächst linear erfolgt und sich bei Erreichen der Streckgrenze abflacht. Die Axialkraft verhält sich proportional zum Drehmoment – die Dehnung proportional zum Drehwinkel. Mathematisch wird der Anstieg einer Kurve als die Ableitung der Funktion definiert. Fällt die Ableitung des Drehmomentes nach dem Drehwinkel auf circa 50 % des Ausgangswertes, ist die Streckgrenze erreicht und der Anziehvorgang wird beendet. Man kann diesem Prozess auch noch zusätzlich Grenzwinkel und Grenzmomente zur Sicherheit überlagern.

Mit diesem Verfahren können die Nachteile der schwankenden Reibwerte oder der Einschränkung der ausgewählten Schraube vermieden werden. Die eingesetzten Schrauben können durch die größere Sicherheit beim Erreichen der notwendigen Montagevorspannkraft kleiner dimensioniert werden. Die Streckgrenzsteuerung ist nur bei ordentlichen metrischen Stahlverbindungen anwendbar, da nur hier das dargestellte Spannungs-Dehnungs-Diagramm Gültigkeit hat. Bei kleinen oder sehr kleinen Schraubengrößen stellt dieses Verfahren hohe Anforderungen an die Mess- und Regelungstechnik des Schraubsystems.

Mathematik bewertet Drehmomentverlauf

Das zuverlässig arbeitende, adaptive Schraubverfahren Deprag-Clamp-Force-Control führt auch bei schwankenden Eindrehmomenten zu einer sehr guten Konstanz der Vorspannkraft. Eine vollständige Verschraubung setzt sich aus dem Schraubmuster Kopfauflageerkennung und einer Verschraubung auf Differenzmoment oder einer Verschraubung auf Drehwinkel zusammen. Den Hauptbestandteil dazu bildet die Kopfauflageerkennung. Bei ihr wird kontinuierlich auf Basis des Drehmomentverlaufs eine mathematische Bewertungsfunktion gebildet. Überschreitet die so errechnete Trendlinie einen fest definierten Grenzwert, gilt die Kopfauflage als erkannt – Drehmoment und Drehwinkel werden zum Zeitpunkt der Kopfauflage gespeichert.

Das Berechnungsverfahren vereint zwei wesentliche Vorteile: Es ist robust gegenüber zufälligen Schwankungen und Anstiegen im Drehmomentverlauf, welche nicht durch die eigentliche Kopfauflage hervorgerufen werden, und weiterhin besitzt der Algorithmus Allgemeingültigkeit, sodass vom Anwender keine für die Berechnung relevanten Parameter gesetzt werden müssen.

Das adaptive Anzugsverfahren kompensiert Schwankungen

Zur Anwendung kommt das Schraubverfahren dann, wenn veränderliche Randbedingungen vorliegen, die zu stark variierenden Eindrehmomenten führen. „Schwankungen ergeben sich beispielsweise durch Änderungen in der Schrauben- und/oder Bohrungsgeometrie, dem Gefüge des Bauteilmaterials, wechselnde Oberflächenbeschaffenheiten des Schraubengewindes, federnde Elemente oder Setzerscheinungen.“, erklärt Guttenberger. Das adaptive Anzugsverfahren Deprag-Clamp-Force-Control sichert durch die zuverlässige Erkennung der Kopfauflage einen einheitlichen Ausgangszustand für den nachfolgenden Endanzug, was letztlich eine deutlich bessere Konstanz der Vorspannkraft bewirkt. Typische Anwendungsbeispiele sind Direktverschraubungen in Kunststoff oder Metall.

Des Weiteren fügt Guttenberger hinzu: „Je nach Anwendung und veränderlichen Randbedingungen lässt sich für jeden Schraubfall ein geeignetes Anzugsverfahren ermitteln und so die Konstanz der Vorspannkraft verbessern. Eine Schraubfallanalyse kann hier entscheidend sein, um prozesssichere Parameter zu ermitteln und festzulegen. Außer dem Anzugsverfahren können wir den Anwendern auch das passende Schraubwerkzeug empfehlen.“ MM
