Jacob Kabelverschraubung ermöglicht die Montage von einer Seite

| Redakteur: Dipl.-Ing. (FH) Reinhold Schäfer

Der Pionier für Kabelverschraubungen, die Jacob GmbH, Kernen präsentiert auf der Hannover-Messe 2011 die Perfect-Fix-Kabelverschraubung, die nur noch von einer Gehäuseseite montiert werden muss. Das Besondere: Die Befestigung der Kabelverschraubung mittels eine Kontermutter im Gehäuseinneren entfällt komplett.

Firmen zum Thema

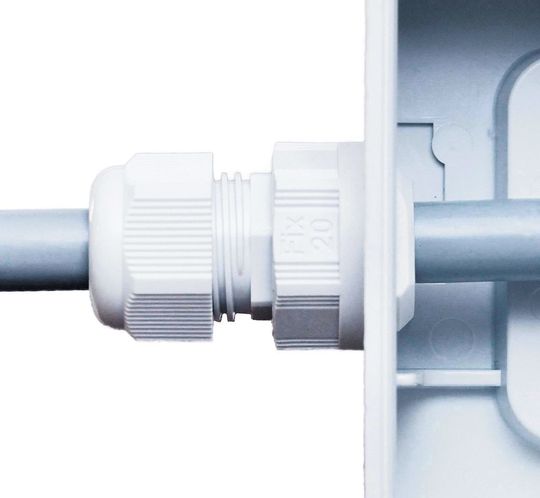

Mit der Kabelverschraubung Perfect Fix entfällt die Montage einer Kontermutter im Gehäuseinneren. Bild: Jacob
Mit der Kabelverschraubung Perfect Fix entfällt die Montage einer Kontermutter im Gehäuseinneren. Bild: Jacob
( Archiv: Vogel Business Media )

Die Montage und Demontage wird damit deutlich vereinfacht, insbesondere an Orten, wo sich eine Durchgangsbohrung an einer schwer zugänglichen Stelle befindet. Die neue Kabelverschraubung erfüllt die hohen Dichtigkeitsvorgaben der Schutzklasse IP65.

Kabelverschraubung hält extremen Temperaturen stand

Der Einsatz selbst in extremen Temperaturbereichen von –20 bis 100 °C ist nach Aussage des Herstellers problemlos möglich. Die Kabelverschraubung hat eine integrierte Zugentlastung und eignet sich für die Standardlochgrößen M16, M20 und M25 bei Gehäusewanddicken von 1 bis 4 mm.

Mit dieser Kabelverschraubung werden die Montagezeiten in der Produktion und für Wartungsarbeiten deutlich verkürzt, heißt es. Spezialwerkzeuge werden zur Montage nicht benötigt. Ein weiterer Vorteil sei, dass mit der Kabelverschraubung kein Gewinde mehr ins Schaltschrankinnere ragt. Ein Pluspunkt, der sich besonders bei beengten Platzverhältnissen im Schrank- oder Gehäuseinneren positiv auszahle.

Kabelverschraubung ermöglicht einfache Montage

Die Montage der Kabelverschraubung sei denkbar einfach: Beim Ein- und Ausbau wird die Befestigungsmutter von außen in die Durchgangsbohrung gesteckt und auf dem Linksgewinde festgezogen. Die Hutmutter aus Poly-amid besitzt ein Rechtsgewinde und kann anschließend mit jedem Standardwerkzeug fest verschraubt werden.

Jacob Elektrotechnische Fabrik auf der Hannover-Messe 2011: Halle 13, Stand C79
