Simulation

Konfigurationstool zur Projektierung, Konfiguration, Dokumentation und Inbetriebnahme der Pnozmulti-Kleinsteuerung

| Autor / Redakteur: Philip Funck / Reinhold Schäfer

Mit den Kleinsteuerungen Pnozmulti 2 von Pilz kann man Maschinen und Anlagen projektieren, konfigurieren, dokumentieren und in Betrieb setzen. Zudem erleichtern komfortable Diagnoselösungen die Fehlersuche und reduzieren damit die Stillstandszeiten.
Bildergalerie: 3 Bilder

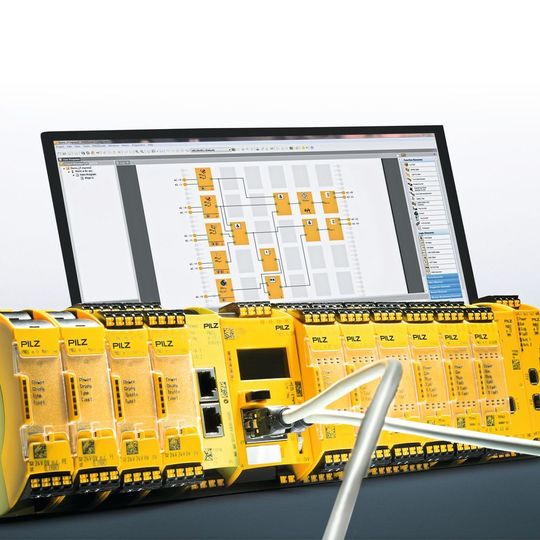

Mit den Kleinsteuerungen Pnozmulti 2 von Pilz kann man Maschinen und Anlagen projektieren, konfigurieren, dokumentieren und in Betrieb setzen. Zudem erleichtern komfortable Diagnoselösungen die Fehlersuche und reduzieren damit die Stillstandszeiten. (Bild: Pilz)

Früher wurden einfache Sicherheitsschaltungen durch Verdrahtung der Hardware manuell erstellt. Fehler traten erst bei der Inbetriebnahme zutage. Heute verwendet man zur Maschinenüberwachung zunehmend Software. Dank Simulation der Anwenderprogramme bleibt die Inbetriebnahme nun ohne böse Überraschungen.

Das Konfigurationstool Pnozmulti Configurator von Pilz soll den Anwender bei der Projektierung, Konfigurationserstellung, Dokumentation und Inbetriebnahme der Kleinsteuerung Pnozmulti helfen. Das Tool ermöglicht es, Sicherheitsfunktionen, die bislang über Verdrahtung realisiert wurden, am PC zu konfigurieren. Damit lassen sich auch komplexe Anwendungen einfach realisieren.

Angeleitet zum Anwenderprogramm

Eine umfangreichen Onlinehilfe soll dem Anwender die Arbeit mit dem Pnozmulti Configurator erleichtern, um ein sicheres Anwenderprogramm zu erhalten. Die integrierte Plausibilitätskontrolle verhindert beispielsweise ein fehlerhaftes Auswählen von Erweiterungsmodulen. Das erstellte Projekt wird passwortgeschützt und mittels Programmspeicher wie USB-Stick oder Chipcard in die Hardware übertragen. Im Konfigurator können auch nachträgliche Änderungen oder Anpassungen einfach und schnell durchgeführt werden. Die Anwenderprogramme lassen sich leicht vervielfältigen und an die Kundenbedürfnisse anpassen. Dies ist besonders für Serienmaschinenhersteller interessant.

Virtueller Härtetest vor der Inbetriebnahme

Nach der Erstellung der Konfiguration des Automatisierungsprojektes ist die gründliche Prüfung vor einer Inbetriebnahme wichtig. Dafür steht ab der Softwareversion 10.9 des Pnozmulti ​Configurator die Funktion „Simulation“ zur Verfügung. Damit wird das konfigurierte Anwenderprogramm ganz ohne Hardwareeinsatz offline simuliert. Es eignet sich, um Fehler in der Planung frühzeitig zu erkennen, zu analysieren und zu beheben. Mit der Simulation stellen Anwender sicher, dass ihre Sicherheitssteuerung noch vor dem Live-Einsatz fehlerfrei konfiguriert und die korrekte Funktion der Programmlogik verifiziert ist. Das spart Zeit bei der Inbetriebnahme und bietet insgesamt eine höhere Qualität und Verlässlichkeit der Anwendung. Die Norm EN ISO 13849-1 empfiehlt sogar eine Simulation des Anwenderprogramms, wie Pilz sie umgesetzt hat.

Sichere SPS mit Schutzart IP67

Pilz auf der SPS IPC Drives

Sichere SPS mit Schutzart IP67

18.10.17 - Auf der SPS IPC Drives zeigt Pilz, die Steuerung PSS67 PLC, die erste sichere SPS mit Schutzart IP67 sowie die Sicherheitsschaltmatte Psenmat mit Ortsdetektion. lesen

Inhalt des Artikels:

  • Seite 1: Konfigurationstool zur Projektierung, Konfiguration, Dokumentation und Inbetriebnahme der Pnozmulti-Kleinsteuerung
  • Seite 2: Effiziente Simulation
