Kugelgewindetriebe

Kugelgewindetriebe für lange Achsen

| Redakteur: Carmen Kural

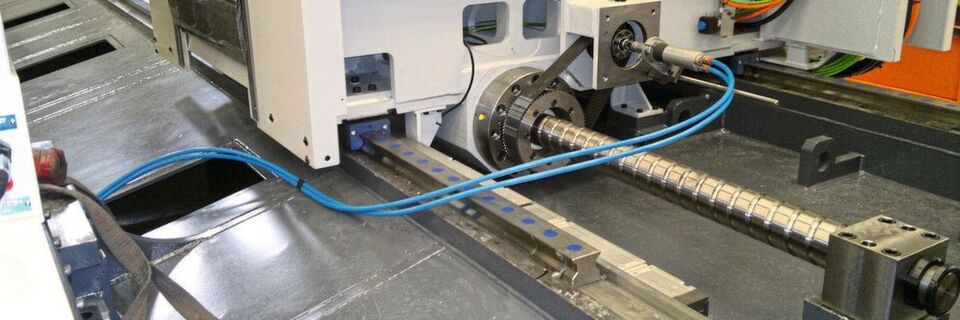

Anwendungsbeispiel Portalfräsmaschine mit Kugelgewindetrieb von Kammerer
Anwendungsbeispiel Portalfräsmaschine mit Kugelgewindetrieb von Kammerer (Bild: Kammerer Gewindetechnik)

Für den Einsatz in Werkzeugmaschinen bietet Kammerer Kugelgewindetriebe mit angetriebener Mutter an. Diese seien insbesondere für lange Verfahrachsen wie in Portalfräsmaschinen oder Räummaschinen ideal.

Wie Kammerer Gewindetechnik mitteilt, ermöglicht dieses Antriebskonzept hohe Lineargeschwindigkeiten bei langem Nutzhub der Kugelgewindetriebe. In Verbindung mit einer großen Steigung ließen sich mit der angetriebenen Mutter Geschwindigkeiten von über 120 m/min erreichen. Außerdem seien unter idealen Voraussetzungen Drehzahlen bis 4000 min-1 möglich. Deshalb könnten bei langen Verfahrwegen die Taktzeiten positiv beeinflusst werden.

Die höhere Dynamik bewirkt laut Unternehmen eine Steigerung der Produktivität der Werkzeugmaschine. Des Weiteren sorge das vorgespannte Spindelsystem für eine höhere Gesamtsteifigkeit des Antriebstrangs. Die biegekritische Drehzahl sei nicht begrenzt. Eine Beschleunigung der Spindeln bis zu 30 m/sec² ist möglich, heißt es weiter.

Die Kugelgewindetriebe würden sich durch geringe Hitze- und Geräuschentwicklung auszeichnen: Das stehende Muttergehäuse lasse sich einfach kühlen und so für reduzierte Hitzeentwicklung im Betrieb sorgen. Zu einer nachweislich verringerten Geräuschbildung beim Einsatz der Kugelgewindetriebe führe das von Kammerer entwickelte Hartschälverfahren bei der Fertigung.

Angeboten werden die Kugelgewindetriebe in Baugrößen von KGT 16 × 5 bis 120 × 20. Neben Werkzeugmaschinen umfassen die Einsatzgebiete zum Beispiel Kunststoffspritzgießmaschinen, Hebe- und Montageeinrichtungen für Flugzeuge und Schienenfahrzeuge, und andere Lift- und Hubeinrichtungen, so Kammerer.
