Additive Fertigung McLaren druckt Tausende von Formel-1-Bauteilen mit Stratasys-Technik

Anbieter zum Thema

Knuth Werkzeugmaschinen GmbH

ACE Stoßdämpfer GmbH

Getac Technology GmbH

Stratasys GmbH

Weil die FIA die Produktionszeiten und -budgets für die Formel 1 gekürzt hat, setzt McLaren mehrere 3D-Drucker von Stratasys ein, um das „Rennen” abseits des Parcours zu gewinnen.

Ein Kraftpaket der Formel 1, McLaren Racing, reagiert auf die strengeren Zeit- und Budgetvorgaben der FIA für die Fahrzeugproduktion, indem es Zehntausende von Teilen mit großen 3D-Druckern der nächsten Generation herstellt – den Stereolithographiedruckern (SLA) der Serie Neo800 von Stratasys, um genau zu sein.

Große Karosserieteile in drei Tage exakt drucken

McLaren will damit quasi das „Rennen vor dem Rennen” gewinnen, indem die bis zu 9.000 Teile pro Jahr für Front- und Heckflügel sowie große Teile der seitlichen und der oberen Karosserie additiv gefertigt werden. Das Rennteam redet schon von Optimierung der Aerodynamik des Fahrzeugs in Windkanaltests, weil die gedruckten Komponenten sehr präzise gefertigt sind, wie es weiter heißt. Über den qualitativen Aspekt hinaus sei auch die Produktionszeit für die Teile drastisch verkürzt, so dass das Team nun in der Lage sei, bestimmte große Teile, wie beispielsweise maßstabsgetreue Karosserieoberteile, in nur drei Tagen herzustellen.

Rennwagenteile-Fertigung ist durch Drucken günstiger

Zudem ist die Fertigung günstiger, wie betont wird. Weil der Sport unsicheren Zeiten entgegensehe und wegen Covid keine Einnahmen erzielt wurden, hatte die FIA beschlossen, die Budgetobergrenze für das erste Betriebsjahr 2021 von 175 Millionen auf 145 Millionen US-Dollar zu senken, danach auf 140 Millionen für 2022 und schließlich 135 Millionen für 2023.

Durch den Einsatz der hauseigenen Drucker kann McLaren aber alle aerodynamischen Teile an seinem Standort in Woking in Großbritannien, herstellen. Das spart Kosten für Zulieferprozesse und die damit verbundene Qualitätssicherung. Das Team könne auch Montagevorrichtung und Schablonen sowie kleine Formen mit den Stratasys-Systemen drucken, die früher aus Metallblöcken gefräst wurden, wie s weiter heißt. Die Geschwindigkeit des Neo800-Stereolithographieverfahrens spart aber nicht nur viel Zeit, sondern auch teures Metall, weil es keine Späne wie beim Fräsen gibt, die dann entsorgt werden müssen.

Auch komplizierte Details wiederholgenau fertigen

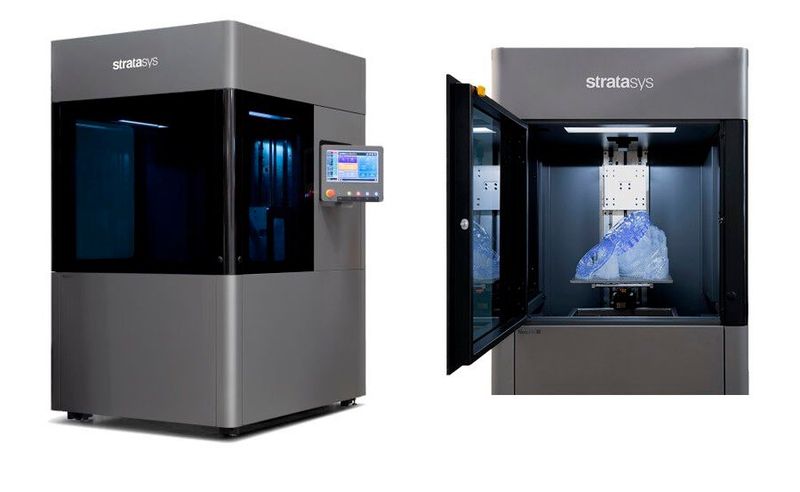

Der große Bauraum (800 Millimeter × 800 Millimeter × 600 Millimeter) des 3D-Druckers Neo800 ermöglicht die Herstellung großer Einzelteile oder vieler kleinerer Teile. Der Prozess garantiere auch, dass selbst komplizierte Details immer mit sehr guter Wiederholbarkeit und Zuverlässigkeit erhalten bleiben.

Ein Beispiel dafür sind die Rennwagen von McLaren, die mit 50 bis 60 Gehäusen ausgestattet sind, in denen der Luftdruck auf verschiedenen Oberflächen gemessen wird. Die kleinen Druckmessgeräte darin sind äußerst kompliziert, wie man betont. Sie zeichnen während der Tests und der Rennen detailliert Daten auf, damit die Ingenieure die aerodynamische Leistung kontinuierlich überwachen und optimieren können. Der transformative Wert des 3D-Drucks ergibt sich nach Aussage von Stratasys aus der Möglichkeit, Teile für bestimmte Anwendungen schnell anpassen und quasi nach Maß schneidern zu können. In diesem Fall sei McLaren in der Lage, die Produktentwicklungszeit bei voller Kostenkontrolle stark zu verkürzen, indem das Unternehmen die Stereolithographie der nächsten Generation mit den Somos-Materialien und der Erfahrung im Rennsport kombiniert hat.
