Für den Werkzeugbau News aus der Welt der Heißkanäle und Nadelverschlussdüsen

| Autor / Redakteur: Benjamin Hrabec / Peter Königsreuther

Mold-Masters aus den USA hat einige Neuigkeiten auf Lager, die den Werkzeug- und Formenbauer freuen dürften – wie etwa die Mastershield-Technik für den Heißkanal-Leckageschutz.

Firma zum Thema

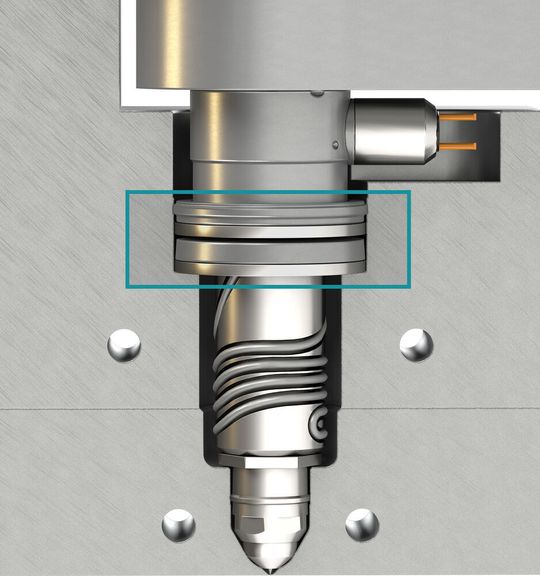

Die Mold-Masters Mastershield Technologie ist neu, und eine zum Patent angemeldete Federkonstruktion, die die Düse von Heißkanälen auf den Verteiler vorspannt. Das verbessert die Dichtcharakteristik.
Die Mold-Masters Mastershield Technologie ist neu, und eine zum Patent angemeldete Federkonstruktion, die die Düse von Heißkanälen auf den Verteiler vorspannt. Das verbessert die Dichtcharakteristik.
(Bild: Mold-Masters)

Die von Mold-Masters entwickelte Mastershield-Technologie ist eine neue, zum Patent angemeldete Federkonstruktion, welche die Düse auf den Verteiler vorspannt. Das verbessert die Dichtcharakteristik des Heißkanals und vergrößert die Zuverlässigkeit während der Produktion. Der Leckageschutz wirkt auch sicher bei Kaltstarts sowie im Falle einer unbeabsichtigten Überhitzung.

Die Mastershield-Federkonstruktion hat einen sehr breiten, zuverlässigeren Arbeitsbereich, der übermäßige Belastungen des Werkzeugs minimiert (siehe Diagramm.

Bildergalerie

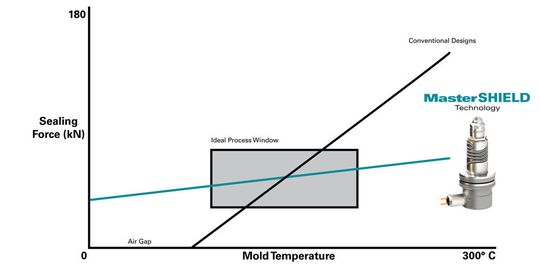

Das Diagramm stellt den Verlauf der Dichtkraft über der Werkzeugtemperaur dar. Die grüne Linie ergibt sich, wenn man die Mastershield-Technik nutzt.
Das Diagramm stellt den Verlauf der Dichtkraft über der Werkzeugtemperaur dar. Die grüne Linie ergibt sich, wenn man die Mastershield-Technik nutzt.
(Bild: Mold-Masters)

Die robuste Konstruktion sorgt für eine konstantere Vorspannung, die das Risiko einer Plattenbiegung respektive Durchbiegung bei Schwankungen von ± 100°C der Verarbeitungstemperatur minimiert. Werkzeugbauer profitieren davon, dass sie die Toleranzen bei der Plattenherstellung großzügiger gestalten können. Die Mastershield-Technologie ist als Standardkomponente bei allen Mold-Masters-Heißkanalsystemen für die Verpackungsherstellung zu finden. Dazu gehören Sprint-Heißkanalsysteme für Kappen und Verschlüsse (siehe Aufmacherbild, mit markiertem Bereich in dem der Leckageschutz platziert ist) sowie die Thinpak-Series für Hochdruck-Dünnwandverpackungen.

Der Sprinter macht die Millionen

Mit Sprint-Systemen für das Highspeed-Spritzgießen können täglich Millionen von Teilen gefertigt werden. Sie punkten zuverlässig bei der Herstellung von hochwertigen Teilen mit schnellen Zykluszeiten (bis 2 s – abhängig von der Anwendung), schnellem Farbwechsel, einzigartiger Werkzeug-Füllbalance und niedrigem Energieverbrauch. Sprint-Heißkanalsysteme werden oft zur Herstellung von leichten Verschlusskappen (etwa 26 mm bei einem Gewicht von unter 1 g), 28 mm CSD-Verschlüssen sowie 38- und 48-mm-Verschlüssen für Fruchtsäfte verwendet. Die

Heißkanalsysteme aus dieser Serie verfügen außerdem über eine standardisierte Anschnittgeometrie für Werkzeugkonstruktionen mit hoher Kavitätenzahl, um die Produktivität zu maximieren.

Premium-Nadelverschlüsse einfacher warten können

Accu-Valve heißt ein System, mit dem man höchste Anschnittqualität für Millionen von Spritzzyklen erreichen kann. Die zylindrischen Premiumanschnitte von Accu-Valve bieten eine komplette 360°-Nadelführung in unmittelbarer Nähe des Anschnitts, damit die Nadel stets präzise ausgerichtet ist. Durch diese Konstruktion wird der Verschleiß von Anschnitt und Nadel, der zu einer Verschlechterung der Anschnittqualität führt, erheblich reduziert. Durch diese Maßhaltigkeit und Konzentrizität mit enger Toleranz erhöht der Accu-Valve die Zuverlässigkeit und verlängert die Lebensdauer der Spritzgiesswerkzeuge – anders also, als die üblichen Nadelverschlusssysteme.

Accu-Valve erfüllt die hohen Anforderungen vieler Anwendungen in den Bereichen Medizin, Verpackung, Körperpflege et cetera. Accu-Valve ist in drei verschiedenen Versionen erhältlich: MX (verbesserte Füllbalance), CX (Farbwechsel) und ganz neu GX (vereinfachte Wartung). Accu-Valve Anschnitte sind mit einer Mold-Masters Garantie für 3 Millionen Zyklen (1 Jahr) erhältlich.

Mehr zum Neuling Accu-Valve GX:

Mold-Masters Accu-Valve GX zeichnet sich durch einen austauschbaren Anschnitteinsatz (mit integrierter Nadelführung) aus, durch den die Wartung erheblich vereinfacht wird. Diese Konstruktion bietet dem Spritzgießer eine leicht austauschbare Komponente, wodurch das traditionelle Nacharbeiten respektive Schweißen von Anschnittbohrungen oder die Sorge um die Einhaltung enger Toleranzen entfallen. Die Spritzgießer können den Anschnitteinsatz einfach nachbestellen, was die Stillstandszeiten minimiert und eine bessere Vorhersage der Wartungskosten ermöglicht.

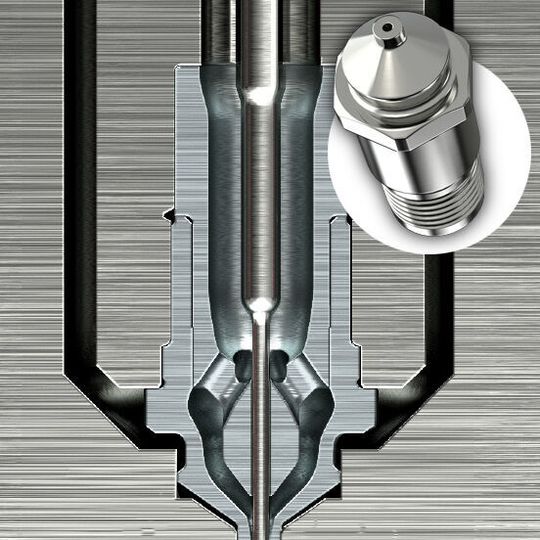

Mold-Masters Accu-Valve GX ist der neueste Zugang in der Familie der zylindrischen Premiumanschnitte für Nadelverschlüsse von Accu-Valve. Er zeichnet sich etwa durch einen austauschbaren Anschnitteinsatz (mit integrierter Nadelführung) aus.
Mold-Masters Accu-Valve GX ist der neueste Zugang in der Familie der zylindrischen Premiumanschnitte für Nadelverschlüsse von Accu-Valve. Er zeichnet sich etwa durch einen austauschbaren Anschnitteinsatz (mit integrierter Nadelführung) aus.
(Bild: Mold-Masters)

Die kompakte 3 mm durchmessende OD-Spitze (1-mm-Anschnitt) passt auf viele andere Werkzeugkomponenten. Obwohl dieses Anschnittdesign einen doppelten Anschnittring erzeugt, weil die Konturierung und Texturierung der Spitze möglich sind, kann ein sichtbar bleibender Einfluss des Anschnitts (Markierung) auf die Teileoberfläche minimiert werden.

Accu-Valve GX wird etwa für Polyolefine (PP, PE, TPE) empfohlen. Das System eignet sich für Verpackungen und ähnliche Anwendungen (einschließlich solcher, die schnelle Zykluszeiten erfordern).

Der Accu-Valve-GX-Anschnitt passt auf Mold-Masters Heistanalsysteme der Master-Series und Summit-Series mit den Düsengrößen Femto bis Centi (5 g bis 50 g).
