Welle-Nabe-Verbindungen Schrumpfscheiben für große Hohlwellen

Redakteur: Stefanie Michel

Mit dem Produktkatalog 2016/17 eröffnet Ringspann Konstrukteuren und Einkäufern den Zugang zu seiner erweiterten Auswahl an Welle-Nabe-Verbindungen. Zu den Highlights des Programms gehören neue Schrumpfscheiben für die Außenspannung von Hohlwellen mit großen Durchmessern von bis zu 620 mm sowie filigrane Konus-Spannelemente für die Innenspannung von Wellen mit sehr kleinen Durchmessern.

Anbieter zum Thema

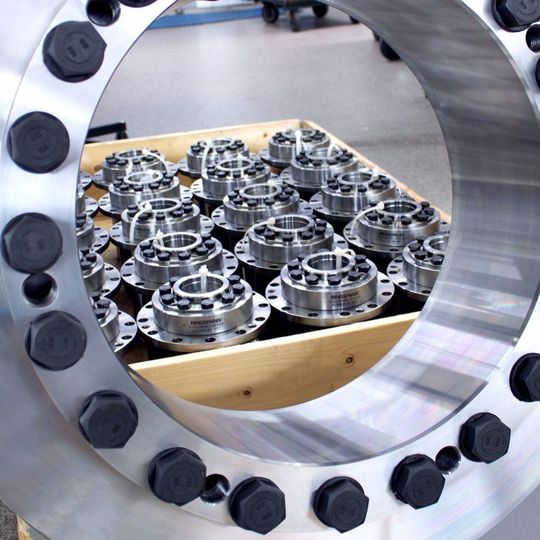

Mit neuen Schrumpfscheiben für die Außenspannung von großen Hohlwellen reagiert Ringspann vor allem auf die wachsenden Anforderungen der Anlagenbauer in Windkraft- und Montantechnik.
Mit neuen Schrumpfscheiben für die Außenspannung von großen Hohlwellen reagiert Ringspann vor allem auf die wachsenden Anforderungen der Anlagenbauer in Windkraft- und Montantechnik.
(Bild: Ringspann)

Damit eine Motor- oder Antriebswelle ihre rotierende Kraft verlustfrei weitergeben kann, benötigt sie einen sicheren und festen Anschluss zur Nabe oder Welle des bewegten Maschinenelements. Hersteller Ringspann fertigt für diesen Zweck ein großes Sortiment reibschlüssiger Welle-Nabe-Verbindungen, die – je nach Ausführung und Variante – sowohl Drehmomente und Axialkräfte als auch Querkräfte und Biegemomente übertragen.

Einen Gesamtüberblick über das aktuelle und erweiterte Portfolio an zwei- und dreiteiligen Schrumpfscheiben, Konus-Spannelementen sowie Sternscheiben, speziellen Torquemotor-Spannsystemen und Sternfedern zum Kugellagerausgleich bietet der aktuelle Produktkatalog 2016/17. Auf über 80 Seiten sind hier alle Welle-Nabe-Verbindungen in Bildern, technischen Zeichnungen, Datentabellen und Kurztexten beschrieben. Außerdem präsentiert Ringspann im Katalog sein Online-Berechnungstool, das Konstrukteuren, Produktentwicklern und Einkäufern die individuelle und hochpräzise Auslegung der optimalen Welle-Nabe-Verbindung ermöglicht.

Neue Schrumpfscheiben zur Außenspannung von Hohlwellen

Auf der Basis seiner engen Zusammenarbeit mit der Forschungsvereinigung Antriebstechnik e.V. (FVA) und gestärkt durch die erfolgreiche Integration des südafrikanischen Herstellers Transmission Components Ltd. in die Ringspann-Gruppe, hat das Unternehmen seine Marktposition als internationaler Anbieter von Welle-Nabe-Verbindungen ausgebaut. Davon zeugen auch die jüngsten Erweiterungen des Produktprogramms.

Zu den wichtigen Neuheiten gehören vor allem neue Schrumpfscheiben zur Außenspannung von Hohlwellen mit besonders großen Durchmessern wie sie etwa in Windkrafttechnik und Bergbauindustrie, in der Montan-Fördertechnik und im Kraftwerksbau zunehmend benötigt werden. So wurden unter anderem die etablierten Baureihen RLK 608 und RLK 603 um zwei- beziehungsweise dreiteilige Schrumpfscheiben für mächtige Wellen mit Durchmessern bis zu 620 mm beziehungsweise 500 mm ergänzt. Diese neuen Schrumpfscheiben können Drehmomente von bis zu 4.225.000 Nm (RLK 608) beziehungsweise 1.460.000 Nm (RLK 603) übertragen und eignen sich beispielsweise für die starre, spielfreie Verbindung von Hohlwellen-Getrieben mit Maschinenwellen oder Gelenkwellen-Anschlussflanschen mit Antriebswellen.

Drehmomente und Axialkräfte gleichzeitig übertragen

Bei allen Ausführungen der Baureihe RLK 608 handelt es sich um zweiteilige Schrumpfscheiben (ein Stufenkegelring, eine Stufenkegelbuchse), die aufgrund ihrer geschlossenen Bauform unempfindlich gegenüber Verschmutzungen sind und auch bei hohen Drehzahlen einen taumelschlagfreien Lauf gewährleisten. Sie lassen sich über Spannschrauben einfach und schnell ohne Drehmomentschlüssel weg-gesteuert montieren.

Die RLK 603 Schrumpfscheiben hingegen folgen der klassischen dreiteiligen Bauform (zwei Stufenkegelringe, eine Stufenkegelbuchse) und werden mithilfe eines Drehmomentschlüssels montiert. Für beide Baureihen gilt, dass sie die gleichzeitige Übertragung von Drehmomenten und Axialkräften ermöglichen und dass sie die Hohlwelle beziehungsweise die Nabe zur Welle zentrieren. Die genaue kundenspezifische Auslegung der Schrumpfscheibe kann der Konstrukteur mit dem Online-Berechnungstool von Ringspann vornehmen.

Welle-Nabe-Verbindungen für Klein- und Kompaktantriebe

Während Ringspann mit den neuen Schrumpfscheiben für große Hohlwellen vor allem den wachsenden Leistungsansprüchen der Anlagenbauer in Windkraft- und Montantechnik entgegen kommt, reagiert der Hersteller mit seinen Welle-Nabe-Verbindungen vom Typ Trantorque Mini und Trantorque OE auf die Wünsche all jener Konstrukteure, deren Domäne die Realisierung von Klein- und Kompaktantrieben ist. In beiden Fällen handelt es sich um Konus-Innenspannelemente, die sich durch eine exzellente Konzentrizität auszeichnen. Sie können neben Drehmomenten und Axialkräften auch Biegemomente übertragen. Dabei eignet sich die Baureihe Trantorque Mini für kleinste, dünne Wellen mit nur 3,0 bis 16 mm Durchmesser und die Baureihe Trantorque OE für Wellendurchmesser von 17 bis 35 mm.

Ringspann hat sein Programm an reibschlüssigen Welle-Nabe-Verbindungen in den letzten Jahren kontinuierlich ausgebaut. Es besteht derzeit aus 25 verschiedenen Baureihen mit vielen unterschiedlichen Varianten, sodass Ringspann für fast jeden Anwendungsfall die passende Anschlusslösung bieten kann. Vielfach agiert Ringspann auf dem Gebiet der Welle-Nabe-Verbindungen auch als Engineering-Partner für die Entwicklung kundenspezifischer Sonderlösungen.
