Bürstenlose Servomotoren

Servomotoren als günstiger Ersatz für Scheibenläufermotoren

| Redakteur: Stefanie Michel

Die Servomotoren der Serie MCxxBL bieten Ersatz für Scheibenläufermotoren der Firmen Parvex, Axem, Servalco, ABB und BBC.
Bildergalerie: 4 Bilder

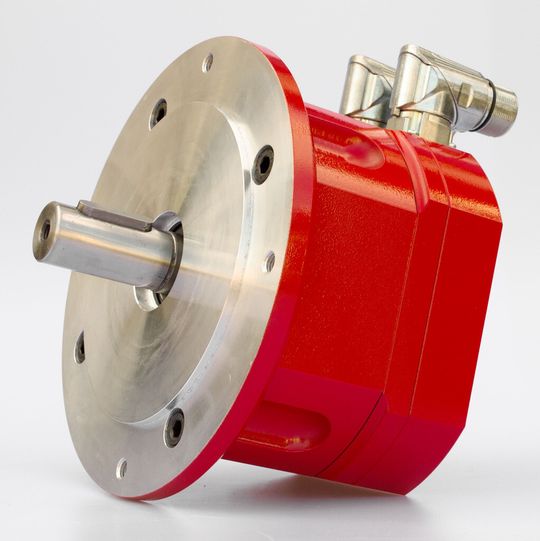

Die Servomotoren der Serie MCxxBL bieten Ersatz für Scheibenläufermotoren der Firmen Parvex, Axem, Servalco, ABB und BBC. (Bild: Mattke)

Mit einer neuen Servomotoren-Baureihe will die Mattke AG dafür sorgen, dass Anwender vorhandene, alte Scheibenläufermotoren austauschen und somit ihre Maschinen in kürzester Zeit auf den aktuellen Stand der Technik bringen können.

Der Scheibenläufermotor war in den 1970er Jahren der Motor in der Automatisierungstechnik schlechthin. Seine herausragenden Eigenschaften sind ein direkt proportionales Verhältnis zwischen Spannung und Drehzahl, sowie Strom und Drehmoment. Seine flache, eisenlose Läuferscheibe hat ein geringes Trägheitsmoment und Dank des Umstands, dass seine Kohlebürsten mehrere Leiter auf der Scheibe gleichzeitig überstreichen, sind die Rundlaufeigenschaften hervorragend. Von Nachteil ist allerdings die relativ niedrige Temperaturfestigkeit der gestanzten Leiterbahnen auf der Läuferscheibe und der Verschleiß der Kohlebürsten.

Obwohl sich der Scheibenläufermotor, durch seine flache Bauform bei vielen Anwendungen gut integrieren lässt, gibt es eben doch Einsatzbereiche, wo gerade dies hinderlich ist. Heute haben bürstenlose Servomotoren den Scheibenläufermotor immer mehr verdrängt und seine Herstellung wurde aufgrund sinkender Produktionszahlen immer teurer.

Neue Servomotoren behalten flache Bauform und Wellenlänge bei

Mit seiner neu entwickelten Motoren-Baureihe schlägt Mattke nun die Brücke zwischen beiden Technologien. Unter Beibehaltung der flachen Bauform, der Wellenlänge und des Wellendurchmessers, des Zentrierbundes und der Befestigungsbohrungen gibt es jetzt einen Ersatz für die verbreiteten MC17-, MC19- und MC23-Baureihen in bürstenloser Technik. Ohne weitere mechanische Umarbeitung können die Ersatzmotoren MC17BL, MC19BL und MC23BL nun eingebaut werden.

Durch die unterschiedliche Kommutierungstechnik bei den bürstenlosen Servomotoren werden allerdings neue Servoregler benötigt. Mattke hat dafür einen digitalen Servoregler vorgesehen, der über analoge- und digitale Ein- und Ausgänge, verschiedene Geberinterfaces, CAN-Bus und USB-Schnittstelle verfügt. Dank der neuen Scheibenläufer-Ersatzmotoren lassen sich Maschinen laut Hersteller innerhalb kürzester Zeit auf die neueste Antriebstechnik umgerüsten. Das Paket aus bürstenlosen Servomotoren und dazu abgestimmtem Servoregler liege in jedem Fall deutlich unter den Kosten für den Austausch des Original-Scheibenläufermotors.
