Torquemotoren mit niedrigem Rastmoment

| Redakteur: Carmen Kural

Der CNC-Spezialist NUM hat sein Portfolio an Motoren für Werkzeugmaschinenanwendungen durch die Einführung einer Reihe von bürstenlosen Hochleistungsmotoren erweitert.

Firmen zum Thema

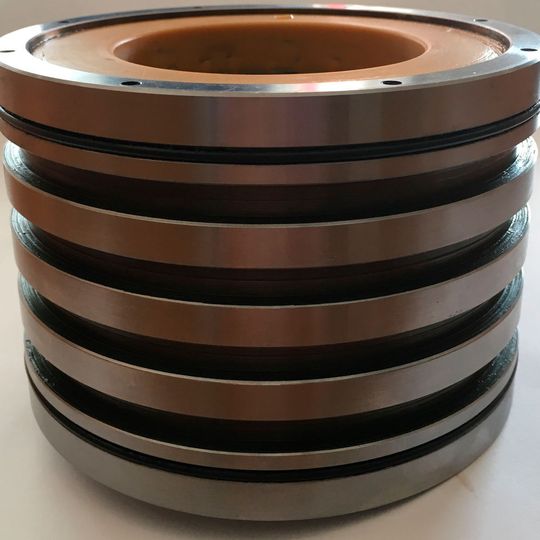

Die Motoren der TMX-Serie können eine sehr hohe S1-Drehmomentdichte erzeugen.
Die Motoren der TMX-Serie können eine sehr hohe S1-Drehmomentdichte erzeugen.
(Bild: NUM)

Zunächst kommen zwei Torquemotoren der Baureihe TMX mit Statordurchmessern von 140 und 291 mm auf den Markt. Die Hohlwellenläufer der Motoren nutzen Neodym-Eisen-Bor-Magnete (NdFeB) mit hoher Flussdichte und bieten ausreichend Platz für innere Verdrahtung oder mechanische Teile, wie NUM mitteilt. Die Statorwicklungen seien vollständig gegen Übertemperatur geschützt und in einem thermisch optimierten Gehäuse gekapselt, welches luft- oder wassergekühlt werden kann.

Wie alle Torquemotoren sind auch die Motoren der Baureihe TMX in der Lage, im Stillstand ein kontinuierliches Drehmoment zu liefern und sie sind für den direkten Anbau an die Last ausgelegt, wie es heißt. Dadurch entfallen Getriebe oder Wellenkupplungen, wodurch eine genaue und spielfreie Kraftübertragung möglich sei. Der Rotor und der Stator werden als Einzelteile geliefert und sind in erster Linie für Anwendungen gedacht, die eine vollständige Integration des Motors in den Antriebsmechanismus erfordern, um Gewicht oder Volumen zu reduzieren, heißt es weiter.

Die Motoren der TMX-Serie können laut NUM eine sehr hohe S1-Drehmomentdichte erzeugen. Um den Bewegungsanforderungen der Anwendungen gerecht zu werden sind verschiedene Stator- und Rotorlängen erhältlich. Ein Motor mit einem Durchmesser von 140 mm und einer aktiven Länge von 70 mm könne beispielsweise ein Spitzendrehmoment von etwa 82 Nm bei Drehzahlen bis 1500 min-1 und ein Dauerdrehmoment von circa 50 Nm erzeugen. Die Motoren könnten von den meisten Industriestandard-Servoantrieben angetrieben werden.
