Rego-Fix

Werkzeug-Spannsystem für die Mikrobearbeitung

06.11.2008 | Redakteur: Bernhard Kuttkat

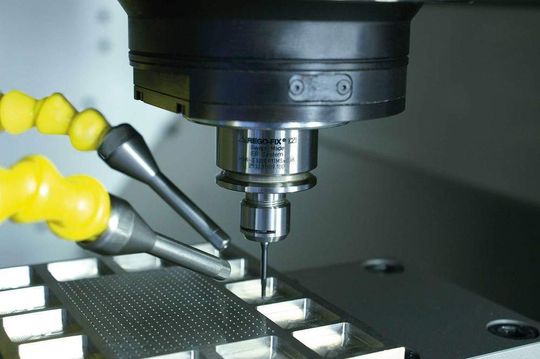

Das Spannsystem ER sorgt laut Rego-Fix in der Mikrozerspanung für höchste Präzision und beste Resultate. Bild: Rego-Fix
Das Spannsystem ER sorgt laut Rego-Fix in der Mikrozerspanung für höchste Präzision und beste Resultate. Bild: Rego-Fix

Das Spannsystem ER hat Rego-Fix speziell für hohe Drehzahlen beim Einsatz auf CNC-Bearbeitungszentren der neuesten Generation entwickelt und sorgt laut Hersteller in der Mikrozerspanung für höchste Präzision und beste Resultate. Als Beispiel dafür wird der Werkzeug-Hersteller Fraisa aus dem schweizerischen Bellach genannt, der das Spannsystem einsetzt.

Warum, erläutert Stefan Senn, Anwendungsentwickler bei Fraisa: „Im Gesamtsystem ist jede Komponente in ihrer speziellen Ausführung wichtig für den Erfolg. Es nützt nichts, wenn wir ein Hochleistungswerkzeug einsetzen, ohne dass das Spann- und Maschinenkonzept ebenfalls aus dem Hochleistungs-Qualitätsbereich zur Verfügung steht. So hat auch das Spannmittel entscheidenden Einfluss auf das Ergebnis eines Prozesses. Dies insbesondere im Bereich Mikrotechnik. Denn dort stehen hohe Rundlauf- und Planlaufqualität sowie die Reproduzierbarkeit der Prozesse an vorderster Stelle.“

Rundlaufgenauigkeit beeinflusst Standzeit

In diesem Bereich suchte Fraisa nach Lösungen für die Mikrobearbeitung, denn die Werkzeuge mit 3 mm Schaftdurchmesser überhitzen beim herkömmlichen Schrumpfen, und der Rundlauf ist nicht mehr gegeben. „Für die Standzeiten der Werkzeuge ist aber der genaue Rundlauf das A und O“, weiß Fraisa-Mitarbeiter Michael Hirschi.

Er kann auch ein Beispiel nennen: „Wenn die Rundlaufgenauigkeit bei 0,001 mm liegt, dann fertige ich mit einem Zerspanungswerkzeug mit 0,8 mm Durchmesser auch bei großen Vorschüben bis zu 10000 Bohrungen. Wenn aber der Rundlauf über 0,004 mm liegt, komme ich lediglich noch auf einige Hundert Bohrungen.“

Spannmutter ist für höchste Drehzahlen ausgelegt

Das ER-System HSK-E 32, so Rego-Fix, deckt alle Anforderungen an Spannbereich, Rundlaufgenauigkeit und Geometrie des Spannsystems ab. Bei der speziellen Ausführung des Mikrofräsersystems arbeitet der Anwender mit der ER-MS-Spannmutter, die speziell für höchste Drehzahlen konzipiert wurde.

Diese Spannmutter hat allseitig fein bearbeitete Konturen und dadurch minimale Restunwucht. Weil diese Mutter keine Auszugsschulter hat, erfolgt der Auszug der Spannzange mittels des Spezialschlüssels E MS.

Maximale Drehzahl beträgt 80000 min—1

Höchste Rundlaufgenauigkeit und minimale Restunwucht sind auch bei der maximalen Tourenzahl von 80000 min—1 gewährleistet, betont Rego-Fix. Wie erläutert wird, sind die Werkzeugaufnahmen mit G 2,5 bei 25000 min—1 ausgewuchtet, und weil alle Komponenten optimal aufeinander abgestimmt sind, hebt sich die Präzision des Systems deutlich gegenüber Mitbewerbern ab.
