Datenaustausch Asfalis konvertiert und repariert fehlerfrei CAD-Daten

Redakteur: Stefanie Michel

Die Software Asfalis sorgt für fehlerfreie, optimierte CAD-Daten. Das wurde in einem aktuellen Benchmark nachgewiesen. Getestet wurden Asfalis EX 8.2 und weitere Tools für den CAD-Datenaustausch. Die neue Version EX 8.3 ist jetzt verfügbar.

Firmen zum Thema

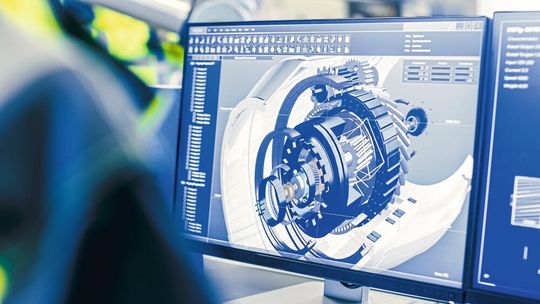

Optimierte CAD-Daten mit dem neuen Asfalis EX 8.3.
Optimierte CAD-Daten mit dem neuen Asfalis EX 8.3.
(Bild: Gorodenkoff Productions OU)

Asfalis konvertiert und repariert 3D-Daten nicht nur in beliebiger Größe und Umfang, sondern kann die Modelle auch per Geometrievereinfachung kleiner und handlicher machen, miteinander vergleichen und prüfen. Das neue Release Asfalis EX 8.3 für den deutschsprachigen Markt ist bei Camtex jetzt erhältlich.

In einem Test, durchgeführt von AFNeT in Kooperation mit dem Verein Prostep ivip, wurde die Qualität der konvertierten Daten anhand des Formats STEP AP242 geprüft. „STEP als universelles Datenformat ist der kleinste, gemeinsame Nenner aller CAD-Systeme.“, erläutert Enrico Volkmar, Service-Techniker bei Camtex. „Es ist eine gute Alternative zu JT und perfekt für den CAD-Datenaustausch.“

Sehr gute Testergebnisse

Bei der Konvertierung der nativen Formate Catia V5, Creo und NX in STEP AP2412 sowie in entgegengesetzter Richtung schnitt Asfalis im Vergleich zu seinen Mitbewerbern am besten ab, wie Camtex berichtet. Fast alle geforderten Kriterien der Modellkonvertierung wurden erfüllt – auch die fehlerfreie Übertragung von Attributen und semantischen PMI. „Wir freuen uns über die guten Ergebnisse.“, sagt Enrico Volkmar, „Beim Konvertieren von STEP in Creo lief allerdings noch nicht alles rund, wie uns der Test gezeigt hat. Das wurde in der neuen Asfalis-Version EX 8.3 direkt ausgebügelt.“

Neues Release mit aktuellen Schnittstellen

Die neue Version Asfalis EX 8.3 konvertiert laut Camtex fehlerfrei nach Creo Parametric und enthält folgende weitere, aktuelle Formatschnittstellen:

  • Catia V5 R7 -R30
  • Catia V4.2.1 -V4.2.5
  • 3D-Experience (Plug-in) R2017x, R2018x, R2019x, R2020x
  • NX I-DEAS 6.3 -6.7
  • Creo Parametric 2.0 -7.0; 2000i -WF5; CP1.0 -CP6.0
  • Parasolid V7 -V32.0
  • NX9 -NX1926 Series; NX standalone UG10 -NX1899 (Import)
  • Solidworks 2015 -2020
  • Inventor 2017 -2021
  • Creo Elements/Direct Modeling 18.1 -20.2
  • IGES 5.2, 5.3
  • STEP AP203, 214, 242 ed1/ed2
  • STEP AP242 BOM
  • ACIS R6-R29
  • JT 6.4 -10.5 (Import), JT 8.0 -10.5 (Export)
  • PLM XML
  • 3DXML(SA) R201x -R2019x
  • STL (Export)
  • XVL v3, v5, v7, v9, v10, v11 (Export)
  • 3D PDF

Integration und Funktionsmodule

Asfalis wird nahtlos in die bestehende PLM-Landschaft implementiert und arbeitet vollautomatisch. Es konvertiert, repariert oder prüft Multi-CAD-Daten. Das Funktionsmodul „Geometrievereinfachung“ kann die Modellgröße um bis zu 90 % verringert werden. Hierfür werden entweder überflüssige Geometrieteile, wie Radien, Stufen und Bohrungen, oder das gesamte Innenleben eines Modells automatisch entfernt. Das erleichtert den Austausch der CAD-Daten, beispielsweise zwischen Zulieferer und Konzern.
