Werkstückspannung Erwin Halder präsentiert neues „Spannmittelteam“

Redakteur: Jürgen Schreier

Mit unterschiedlichen Wechselbacken will die Erwin Halder KG noch mehr Effizienz in die Fertigung bringen. Das neu entwickelte „Spannmittelteam“ besteht aus Unterbauspanner und Unterbauanschlag und lässt einfach an die unterschiedlichsten Werkstücke anpassen. Zum Fixieren liegt das Werkstück auf den geschliffenen Präzisionsauflagen an beiden Komponenten auf.

Firmen zum Thema

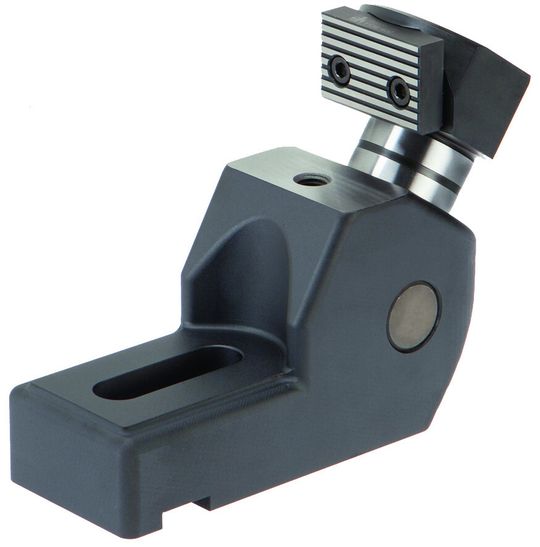

Mit dem Unterbau-Spanner und Unterbau-Anschlag der Erwin Halder KG lassen sich Werkstücke einfach und schnell stirnseitig spannen.
Mit dem Unterbau-Spanner und Unterbau-Anschlag der Erwin Halder KG lassen sich Werkstücke einfach und schnell stirnseitig spannen.
(Bild: Erwin Halder)

Für eine präzise Fertigung ist nicht zuletzt die Werkstückspannung von entscheidender Bedeutung. Denn sitzt das zu bearbeitende Bauteil nicht sicher, können sich auftretende Spannfehler mitunter fatal auf die Produktion auswirken. Die Erwin Halder KG aus Achstetten-Bronnen hat jahrzehntelange Erfahrung beim Spannen von unterschiedlichsten Werkstücken: Von flexiblen Vorrichtungssystemen bis hin zu zahlreichen Spannmitteln für fast jeden Anwendungsfall liefert das schwäbische Unternehmen die passende Lösung und erweitert zudem ständig sein Sortiment. Der Unterbau-Spanner und der passende Unterbau-Anschlag gehören zu den neusten Entwicklungen des Normalien-Herstellers. Mit ihnen spannen Anwender schnell und zuverlässig auch große Werkstücke und nutzen dabei den vorhandenen Platz optimal aus.

Volle Größe nutzbar

„Unser Unterbau-Spanner und Unterbau-Anschlag sind ein perfekt aufeinander abgestimmtes Team, mit dem sich Werkstücke einfach und schnell spannen lassen“, so Bernd Janner, Vertriebsleiter der Erwin Halder KG. „Die stirnseitige Werkstückspannung bringt einen großen Vorteil mit sich: Die gesamte Größe des Maschinentisches kann genutzt werden.“

Bildergalerie

Zum Fixieren liegt das Werkstück auf den geschliffenen Präzisionsauflagen an beiden Komponenten auf. Gespannt wird bis zu 30 kN mit einer Innensechskantschraube. Durch Anziehen der Schraube drückt die Spannbacke am Unterbau-Spanner das Werkstück gegen die Backe am Anschlag. Durch die schräge Anordnung der Backe am Unterbau-Spanner entsteht ein Niederzugeffekt, der für sicheren Halt des Werkstücks sorgt. „Durch die spezielle Bauart trifft der Anwender nur auf geringe Störkonturen bei der Bearbeitung – und das selbst bei großen Werkstücken“, schwärmt Bernd Janner. Ein weiteres Plus: Dank der massiven Ausführung aus Sphäroguss wirken Unterbau-Spanner und -Anschlag zudem schwingungsdämpfend.

Einfach auf unterschiedliche Werkstücke anzupassen

Um die Werkstückspannung weiter zu optimieren und sie an die individuellen Formen der Bauteile anzupassen, können zudem Maschinen- und Vorrichtungsteile aus dem umfangreichen Halder-Sortiment, wie zum Beispiel Spanneinsätze, über ein Aufnahmegewinde in der Präzisionsauflage verbaut werden. Daneben ermöglichen seitliche Aufnahmebohrungen die Befestigung von Längenanschlägen.
