Federzüge und Gewichtsausgleicher verringern körperliche Belastung

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

SAB Bröckskes GmbH & Co KG

Beckhoff Automation GmbH & Co. KG

Hahn+Kolb Werkzeuge GmbH

Sämtliche Federzüge und Gewichtsausgleicher mit einem Traglastbereich von 3 kg und höher verfügen serienmäßig über eine Federbruchsicherung, um die Betriebssicherheit zu erhöhen. Die Tragkraftbereiche von Federzügen reichen bis 10 kg, die der Balancer liegen zwischen 0,4 und 300 kg. Beide sind innerhalb ihrer jeweiligen Baugruppen modular aufgebaut.

Automatische Arretierung an festgelegten Positionen

Die automatische Arretierung bei manchen Modellen sorgt für einen vorzeitigen Rückzugstopp an vorher bestimmten Positionen. Sie wird immer dann aktiv, wenn die Arbeitslast langsam zurückgeführt wird.

Bei schnellem Zurückführen greift die automatische Arretierung nicht. Diese Einstellungen verbessern bei einigen Anwendungen die Arbeitsergonomie, wenn beispielsweise bei verschiedenen Montageschritten an einem Arbeitsplatz die angehängte Last nicht vollständig auf die Ursprungsposition zurückgeführt werden soll.

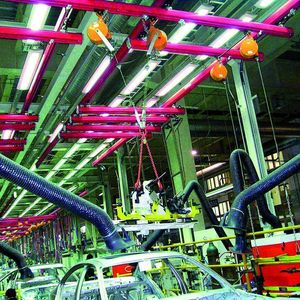

Die Einsatzgebiete von Federzügen und Gewichtsausgleichern sind vielfältig. Besonderes Augenmerk legt die Automobilindustrie auf die kleinen, komfortablen Helfer. Die Auswahl der richtigen Rückholer und Balancer hängt von dem Gewicht der jeweiligen Werkzeuge und Geräte ab (Bilder 1 und 2 – siehe Bildergalerie). Hinzu kommt häufig noch erforderliches Zubehör, unterschiedliche Aufsätze, Vorrichtungen oder Versorgungsleitungen.

Bildergalerie

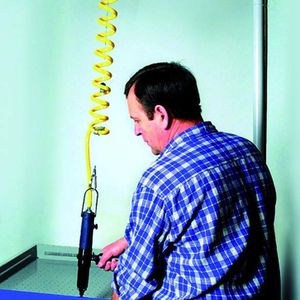

Häufig verwendet werden die Federzüge und Gewichtsausgleicher beispielsweise beim Einsatz von Elektrowerkzeugen (Bild 3), Druckluftgeräten, Heftapparaten, Farbspritzpistolen, Messrobotern, Roboterzuleitungen und Handscannern. Die Anwendungen richten sich nach den Anforderungen der jeweiligen Nutzer. Sie reichen vom feinfühligen Positionieren wie in der Uhrenindustrie und Feinwerktechnik über das Bereithalten schwerster Werkzeuge wie im Maschinenbau bis hin zur Gewährleistung höchster Sicherheitsstandards wie im Kraftwerksbau.

Ein Balancer, der sich aufgrund seiner Einsatzmöglichkeiten, seiner Qualität und des hohen Sicherheitsstandards als Referenz durchgesetzt hat und in vielen Branchen eingesetzt wird, ist das Modell 7241. Hohe Betriebssicherheit und Langlebigkeit bietet der Balancer ebenso wie eine einfache und sichere Wartung. Die sieben Module umfassen Traglasten von 12 bis 100 kg bei einem serienmäßigen Seilauszug von 2 m.

Tauschen der Tragfedern verändert Traglastbereich

Aufgrund der modularen Bauweise kann mit einfachem Tauschen der Tragfeder der Traglastbereich verändert werden. Die Traglasteinstellung erfolgt stufenlos über eine Einstellschnecke. Auch die Seillänge lässt sich stufenlos anpassen und über die Seilklemme kann der Arbeitshub eingestellt werden. Eine Seilauszugbegrenzung verhindert die Überlastung der Seileinhängung. Die Seiltrommel ist kugelgelagert, um eine leichtgängige Arbeitsweise sicherzustellen. Der Gewichtsausgleicher 7241 eignet sich für alle Einsätze in Produktion und Montage.

Eine erweiterte Ausführung, das Modell 7261 für sehr schwere Lasten, hat eine hohe Tragkraft; bei einem Seilauszug von 1,5 m reicht sie von 150 bis 300 kg, aufgeteilt in sechs Module.

Wolfgang Bauer ist Verkaufsleiter der Hahn + Kolb Werkzeugmaschinen GmbH in 70469 Stuttgart.
