Hannover Messe 2019

Freiläufe mit hohen Drehmomenten

| Redakteur: Stefanie Michel

Sie sehen nach Wälzlager aus, drehen aber nur in eine Richtung: die Einbaufreiläufe der FZ-Serie von Ringspann. Sie lassen sich als Rücklaufsperren einsetzen und sind einer der Ausstellungsschwerpunkte bei Ringspann auf der Hannover Messe 2019.

Firmen zum Thema

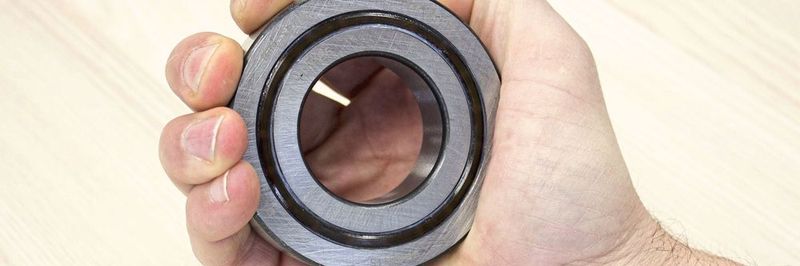

Die Einbaufreiläufe FZ von Ringspann entsprechen in ihren Abmessungen den Rillenkugellagern der Baureihe 62 nach DIN. Diese äußerliche Verwandtschaft unterstützt die Realisierung raumoptimierter Einbaulösungen.
Die Einbaufreiläufe FZ von Ringspann entsprechen in ihren Abmessungen den Rillenkugellagern der Baureihe 62 nach DIN. Diese äußerliche Verwandtschaft unterstützt die Realisierung raumoptimierter Einbaulösungen.
(Bild: Ringspann)

Auf den ersten Blick kann man die Einbaufreiläufe tatsächlich mit Wälzlagern geschlossener Bauart verwechseln. Sie sehen ihnen täuschend ähnlich und entsprechen in ihren Abmessungen de facto den Rillenkugellagern der Baureihe 62 nach DIN. Diese äußerliche Verwandtschaft ist von großem Vorteil, denn sie vereinfacht in vielen Fällen die konstruktive Arbeit und unterstützt die Realisierung raumoptimierter Einbaulösungen, so der Hersteller Ringspann. In den Antriebssystemen lassen sich die FZ-Freiläufe als Rücklaufsperren, Überhol- oder Vorschubfreiläufe mit Nenndrehmomenten von 9,0 bis 420 Nm einsetzen. Dabei kombinieren sie die Wälzlager-Charakteristik mit den Freilauffunktionen: Das Lager dreht – wie von Geisterhand bewegt – nur in eine Richtung.

Einbaufertige Freiläufe vielseitig einsetzbar

Auf der diesjährigen Hannover Messe widmet Ringspann den FZ-Einbaufreiläufen besondere Aufmerksamkeit. Denn gerade wegen ihrer „Kugellager-Eigenschaften“ decken diese wartungsfreien Freiläufe ein großes Anwendungsspektrum ab. Sie haben Bohrungen mit Durchmessern von bis zu 40 mm und eignen sich serienmäßig für den Einsatz unter normalen Betriebsbedingungen. Je nach Anforderung gibt es Ausführungen, bei denen das Drehmoment mittels Presssitz oder Passfeder an Innenring oder am Außenring des Freilaufs übertragen wird.

Bildergalerie

Ringspann liefert die Freiläufe seiner Serie FZ einbaufertig mit Fettfüllung zur Integration in kundenseitige Gehäuse. Für den Einsatz in der Nahrungsmitteltechnik oder andere hygienesensible Anwendungsgebiete gibt es die Freiläufe auch mit lebensmittelverträglichem Fett. Ebenfalls auf der Hannover Messe zu sehen sein werden FZ-Freiläufe mit beidseitigen Dichtungen aus Acrylnitril- Butandien-Kautschuk (2RS-Adichtung).

Direkt zum Produktkatalog für Freiläufe von Ringspann

In der Vorschubfunktion kommen die FZ-Einbaufreiläufe beispielsweise häufig als Paar in den stufenlos regelbaren Getrieben der Dosierwalzen von Agrarmaschinen, Abfüllanlagen oder Lebensmittelmaschinen zum Einsatz: Auf den Eingangswellen der Getriebe befinden sich oft zwei versetzt angeordnete Kurvenscheiben, die über Hebelarme die Außenringe der beiden FZ-Freiläufe antreiben, welche wiederrum die Dosierwelle schrittweise drehen. Auch in den Antriebssystemen vieler Verpackungsanlagen, Förderbänder, Etikettier- und Textilmaschinen sind die kompakten Freiläufe zu finden.

Ringspann auf der Hannover Messe 2019: Halle 25, Stand D13
