Gleitlager mit Wasserschmierung

| Autor/ Redakteur: Stefanie Michel / Stefanie Michel

Das Fraunhofer-Institut für Werkstoffmechanik IWM hat eine Methode entwickelt, mit der sich Gleitlager künftig auf Wasserbasis schmieren lassen können. Das ist nicht nur umweltfreundlicher sondern macht sie auch effizienter.

Firmen zum Thema

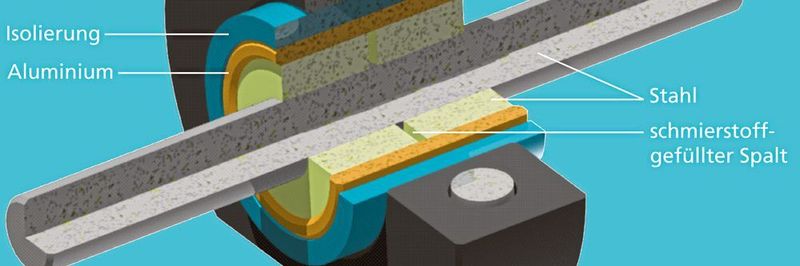

Ein neues Gleitlagerdesign mit Wasserschmierung und galvanischer Kopplung, verhindert ohne zusätzlichen Strom die Tribokorrosion.
Ein neues Gleitlagerdesign mit Wasserschmierung und galvanischer Kopplung, verhindert ohne zusätzlichen Strom die Tribokorrosion.
(Bild: Fraunhofer IWM)

Um Lager zu schmieren, verwendet man normalerweise Schmierstoffe auf Mineralölbasis. Das verhindert, dass Metall auf Metall reibt und die Lager verschleißen. In Deutschland werden jedes Jahr rund 1 Mio. t Schmiermittel verbraucht. Auch die Herstellung, der Betrieb und die Entsorgung ist bei Öl unter Umweltgesichtspunkten problematisch. In dieser Hinsicht wäre es sinnvoll, Schmierstoffe auf Wasserbasis herzustellen. Doch dagegen sprach bislang, dass Metallteile korrodieren, wenn sie Wasser ausgesetzt sind. Einer Arbeitsgruppe vom Fraunhofer IWM in Freiburg ist es aber jetzt gelungen, Wasser mithilfe von Additiven so zu verändern, dass es in Zukunft tatsächlich als Schmierstoff eingesetzt werden könnte. Dr. Tobias Amann und seine Kolleginnen und Kollegen konnten damit gleich zwei Fliegen mit einer Klappe schlagen:

  • Zum einen verbessert sich die Schmierung insgesamt, weil Wasser weniger zähflüssig als Öl ist.
  • Zum anderen wird die Korrosion verhindert.

Bildergalerie

Im Detail haben die Forscherinnen und Forscher ihr Verfahren an einem Gleitlager entwickelt. Ein solches Lager ähnelt einem Ring, der eine rotierende Welle aus Stahl umfasst. Dieser Ring besteht aus mehreren Schichten, die von außen nach innen folgendermaßen aufgebaut sind: einer Hülse, die das Lager umgibt, einer Schicht aus Aluminium und einer Schicht aus gesintertem Metall, die die Welle umfasst. Der Clou besteht darin, dass die gesinterte, innere Schicht von einem kleinen Kanal durchzogen ist. Damit kann das Wasser zwischen der rotierenden Welle und der äußeren Aluminiumschicht fließen. Diese direkte Verbindung ist entscheidend für den elektrochemischen Prozess. Dieser beruht darauf, dass sich zwischen unedlen Metallen wie Aluminium und edleren Metallen wie Eisen eine elektrische Spannung aufbaut – ganze ohne ein elektrisches Feld von außen anlegen zu müssen.

Download des Beitrags „Biologisch inspirierte, umweltfreundliche Schmierstoffe auf Wasserbasis“

Wasser in Schmierstoff verwandeln

Diese zwischen dem Aluminium im Gleitlager und dem Eisen in der Welle herrschende elektrische Spannung nutzen die Forscherinnen und Forscher aus, um das Wasser in einen Schmierstoff zu verwandeln. „Wir mischen dem Wasser sogenannte ionische Flüssigkeiten zu“, erläutert Dr. Tobias Amann. „Dabei handelt es sich um flüssige Salze, die Anionen und Kationen enthalten.“ Im elektrischen Feld richten sich diese Ionen aus und lagern sich auf der Innenseite des gesinterten Metallrings ab – und zwar so, dass ihre Enden nach oben, der rotierenden Welle entgegenragen. So bilden sie eine Art galvanisch hergestellte Schutzschicht, auf der die Welle gleiten kann. Dass das Verfahren funktioniert, hat das Forscherteam inzwischen zeigen können. Derzeit sind Amann und sein Team auf der Suche nach Industriepartnern, mit denen sie die ionischen Flüssigkeiten noch optimieren wollen. „Eine Herausforderung besteht darin, dass bei der Bewegung der Welle Wärme entsteht, die das Wasser verdampfen lässt“, sagt der Forscher. „Wir wollen jetzt Mischungen von ionischen Flüssigkeiten finden, die dem Verdampfen entgegenwirken.“

Effizientere Elektromotoren durch effizientere Gleitlager

Das mit Ionen versetzte Wasser ist nicht nur umweltfreundlicher als Öl. Es trägt zudem dazu bei, Gleitlager noch effizienter zu machen. Amann: „Die Welle gleitet leichter, wenn sie mit Wasser benetzt ist. Deshalb ist der Energieverbrauch im Betrieb geringer, als beim deutlich viskoseren Öl.“ Hinzu kommt, dass die Korrosion vermieden wird. Der Sauerstoff aus dem Wasser reagiert normalerweise mit eisenhaltigen Stählen und führt schließlich zum Rosten. Durch das elektrische Feld wird das vermieden.

In ihren beiden vom Ministerium für Wirtschaft, Arbeit und Wohnungsbau Baden-Württemberg öffentlich geförderten Projekten haben die IWM-Experten zusammen mit Kollegen der Uni Freiburg aber noch mehr als das Gleitlager mit elektrochemischem Innenleben entwickelt. Zusätzlich wurde ein neues Messgerät konzipiert – ein sogenanntes In-situ-Tribometer – mit dem sich während des Betriebes direkt am Gleitlager der Verschleiß des Metalls und der Reibwert messen und überwachen lassen. Bislang lässt sich der Verschleiß eines Lagers nur messen, wenn man dieses auseinanderbaut und die Oberflächen anschließend begutachtet und vermisst. Das ist zeitraubend. „Mit unserem neuen Tribometer aber wird jetzt eine In-situ-Messung möglich, die nicht nur die Entwicklung geeigneter Schmierstoffe auf Wasserbasis erleichtert, sondern auch eine kontinuierliche Überwachung von Lagern ermöglicht“, betont Amann.

Neue Nutzung eines altbekannten Prinzips Die vom Fraunhofer IWM neu entwickelte Wasserschmierung in galvanisch gekoppelten Gleitlagern nutzt auf neue Weise ein altbekanntes Prinzip: den aktiven kathodischen Korrosionsschutz, der ohne zusätzlichen Strom auskommt. Mit diesem Trick wird das Rosten oder Korrodieren von Metallteilen verhindert, die mit Wasser in Berührung sind. In die wässrige Umgebung wird zusätzlich eine sogenannte Opferanode eingelegt, ein unedleres Metallteil. Es löst sich langsam auf, gibt dabei Ionen in die Flüssigkeit ab und es entsteht ein leichter (Elektronen-)Strom Richtung zu schützendem Metallteil, das als Kathode wirkt. Auf dessen Oberfläche bildet sich so eine negativ geladene Schutzschicht, die das Rosten und auch die Tribokorrosion verhindert.

* Weitere Informationen: Dr. Tobias Amann, Stellvertretender Gruppenleiter am Fraunhofer-Institut für Werkstoffmechanik IWM in 79108 Freiburg, Tel. (07 61) 51 42-2 08, tobias.amann@iwm.fraunhofer.de
