Lineartechnik Integriertes Messsystem für Handlinganwendungen

| Redakteur: Stefanie Michel

Mit IMS-Compact ergänzt Bosch Rexroth das Programm von Linearführungen mit integrierten Messsystemen bereits ab der Baugröße 15. Die im Kugelführungswagen integrierten Sensorik erfasst die exakte Position mit einer Wiederholgenauigkeit von +/- 1 µm.

Firmen zum Thema

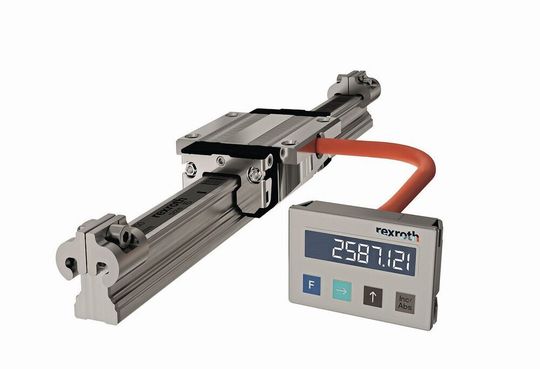

Das integrierte Messsystem IMS-Compact misst präzise und berührungslos die Position des Führungswagens der Linearführung.
Das integrierte Messsystem IMS-Compact misst präzise und berührungslos die Position des Führungswagens der Linearführung.
(Bild: Bosch Rexroth )

Das Wegmesssystem IMS-Compact misst berührungslos die Position des Führungswagens mit einer absoluten Genauigkeit von +/- 20 µm pro Meter und einer Wiederholgenauigkeit von +/- 1 µm bei Geschwindigkeiten bis zu 5 m/s. Dazu wird ein Magnetband über die gesamte Länge der Profilschienenführung eingeklebt und fixiert. Der Stahlkörper des Führungswagens schirmt den integrierten Encoder wie ein faradayscher Käfig gegenüber magnetischen Störfeldern ab. Dadurch liefert es auch in Verbindung mit Linearmotoren zuverlässig exakte Werte. Durch das berührungslose, verschleißfreie Messprinzip und die Unempfindlichkeit gegenüber Stäuben, Stößen und Vibrationen sei das Wegmesssystem besonders langlebig. Die Baumaße entsprechen bis auf den seitlichen Kabelabgang am Führungswagen denen der Standardführungen. Sie können damit in den meisten Fällen ohne konstruktive Änderungen in bestehende Konstruktionen integriert werden. Durch die vollständige Integration in den Führungswagen sind keine weiteren Anbauteile notwendig. Das senkt die Systemkosten und vermeidet Störkonturen.

Das Wegmesssystem IMS-Compact verfügt über eine inkrementelle 1Vss- beziehungsweise TTL-Schnittstelle sowie eine absolute SSI-Encoder-Schnittstelle. Die Messlänge beträgt bis zu 17,8 m mit mehrteiligen Schienenteilstücken. Durch den Einsatz von Standardbauteilen werden Konstruktion und Inbetriebnahme vereinfacht. Konstrukteure konfigurieren die Linearführungen inklusive IMS-Compact online. Während die Absolut-Variante immer mit Stecker geliefert wird, können Anwender bei der inkrementellen Variante auch ein offenes Kabelende spezifizieren. Das in der Länge frei wählbare Kabel ist kabelschlepptauglich. Als Zubehör bietet Bosch Rexroth eine externe Digitalanzeige an, um beispielsweise im Vorrichtungsbau Längenmessungen von Bauteilen vorzunehmen.
