Optimierte Softwareversion erleichtert die Vorplanung

| Redakteur: Stefanie Michel

Mit zahlreichen Optimierungen in der Version 2.8 lassen sich alle elektrisch relevanten Komponenten und Schemata in Eplan Preplanning erfassen und den nachgelagerten Gewerken ohne Informationsverlust zur Verfügung stellen.

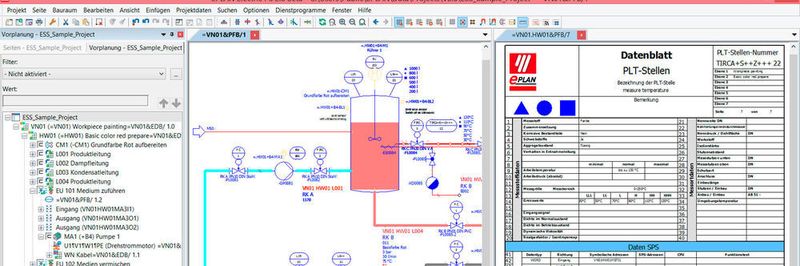

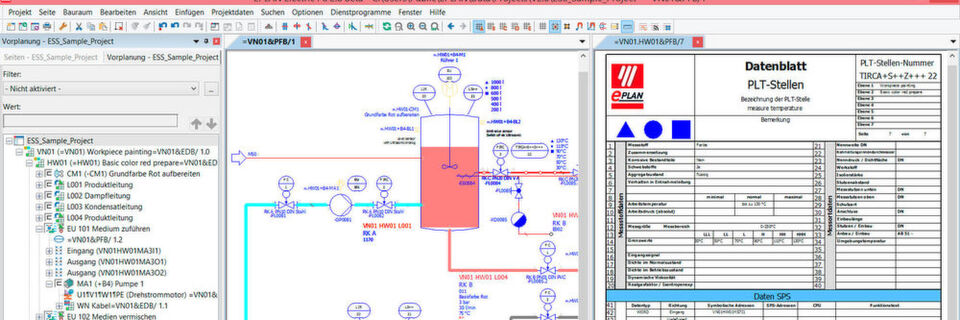

Mit zahlreichen Optimierungen in der Version 2.8 lassen sich alle elektrisch relevanten Komponenten und Schemata in Eplan Preplanning erfassen und den nachgelagerten Gewerken ohne Informationsverlust zur Verfügung stellen. (Bild: Eplan Software & Service)

Eplan stellt die neue Version 2.8 der CAE-Software Eplan Preplanning vor. Alle Erweiterungen sollen einen idealen Planungsprozess, in dem Projektdaten frühzeitig erfasst, angereichert und ohne Medienbrüche weiterverarbeitet werden können, stärken .

Mit der neuen Version von Eplan Preplanning sollen Anwender von zahlreichen Optimierungen in der Vorplanung profitieren. Mit der Version 2.8 lassen sich jetzt beispielsweise Vorplanungssegemente auch mehrfach grafisch platzieren. So kann ein Segment verteilt auf mehreren Vorplanungsseiten dargestellt werden. Beim Platzieren können Anwender zudem die grafische Vorplanung mit einem beliebigen Knoten in der Struktur beginnen. So lassen sich mehrfach verschachtelte Segmente auf mehreren Vorplanungsseiten darstellen.

An den Segmenten auf Vorplanungsseiten können nun außerdem Querverweise angezeigt werden, wenn zu den Segmenten entsprechende Gegenstücke existieren. Diese wurden üblicherweise in der Detailplanung oder auf anderen Vorplanungsseiten platziert. Das gibt einen besseren Überblick in der Planung und erleichtert die Zuordnung von Segmenten.

Sicherheit beim Erzeugen von Schaltplänen

Wenn aus den Vorplanungsdaten im Detail Engineering Schaltpläne abgeleitet werden sollen, ist es wichtig, den Überblick zu behalten. Ziel ist immer ein eindeutiger Zusammenhang zwischen Planungsobjekt und zugehörigem Schaltplan. Die neue Version 2.8 will hier den Anwender unterstützen. Wurden die Schaltplanseiten für ein Planungsobjekt bereits erzeugt, erhält er eine entsprechende Systemmeldung mit den notwendigen Details. Das sichert eine einwandfreie Planung und schnellere Ergebnisse.

Makrotechnologie erleichtert deutlich die Projektierung, indem bereits definierter Objekte wiederverwendet werden. Damit jetzt noch mehr Informationen am Planungsobjekt sichtbar sind, wurde eine zusätzliche Informationszeile integriert. Wird ein bereits zugeordnetes Schaltplanmakro geändert, müssen die Wertesätze angepasst werden. Diese Information lässt sich nun hinterlegen. Über Wertesätze lassen sich zahlreiche Eigenschaften im Schaltplan steuern.

Import von gefilterten Excel-Listen

Beim Erstellen der Vorplanung lassen sich Listen mit Vorplanungsdaten importieren, die in externen Anwendungen erstellt wurden. Neu wird jetzt ein in Excel eingestellter Filter berücksichtigt. Die Übernahme gefilterter Excel-Listen reduziere die angezeigten Vorplanungsdaten im Abgleichdialog und mache den Import dadurch übersichtlicher und schneller. Zudem werden umfangreiche Excel-Dateien jetzt deutlich schneller importiert.

Eplan Preplanning schließt die Lücke zwischen der Entwurfsphase und der interdisziplinären Detailplanung. Mit zahlreichen Optimierungen in der Version 2.8 lässt sich die Detailplanung noch einfacher aktualisieren. Alle elektrisch relevanten Komponenten und Schemata lassen sich in Eplan Preplanning erfassen und den nachgelagerten Gewerken und Engineeringdisziplinen ohne Informationsverlust zur Verfügung stellen.
