Engel auf der Fakuma 2018 Schutz und Trutz schafft Sicherheit beim Spritzgießen

| Redakteur: Peter Königsreuther

Mit seiner neu entwickelten Schutzumwehrung nach EN ISO 14120 biete Engel ein deutliches Plus an Sicherheit. Darüber hinaus ermöglicht das modulare Konzept eine besonders einfache Konfiguration, heißt es. Außerdem gibt es mit der CC300 eine neu definierte Mensch-Maschine-Schnittstelle.

Firmen zum Thema

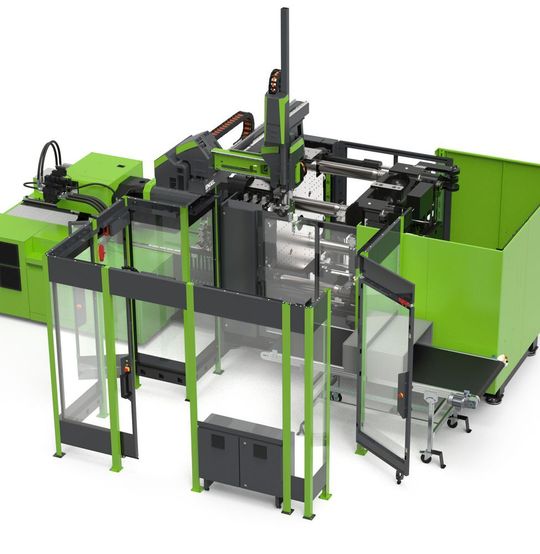

Die neue modulare Schutzumwehrung nach EN ISO 14120 erhöht nach Aussage des Fakuma-Ausstellers Engel die Sicherheit in der Fertigung. Halle A5 am Stand 5204.
Die neue modulare Schutzumwehrung nach EN ISO 14120 erhöht nach Aussage des Fakuma-Ausstellers Engel die Sicherheit in der Fertigung. Halle A5 am Stand 5204.
(Bild: Engel)

Engels neuartige Schutzumhausung soll außerdem besonders leicht montierbar sein. Die EN ISO 14120 „Sicherheit von Maschinen – Trennende Schutzeinrichtungen – Allgemeine Anforderungen an Gestaltung und Bau von feststehenden und beweglichen trennenden Schutzeinrichtungen“ legt laut Aussage von Engel in puncto Anforderungen im Vergleich zur Vorgängernorm EN 953 noch einmal einen Zahn zu. Vor allem die Belastungsfähigkeit von außen werde darin konkret definiert. Im Pendeltest müsse eine brauchbare Schutzumwehrung nun einem 90 kg schweren Sandsack standhalten.

Modular und pflegeleicht umhaust

Bei der Entwicklung der neuen Schutzumwehrung, so Engel, hat man nicht nur die Anforderungen der neuen Norm sicher zu erfüllen zum Ziel gehabt, sondern darüber hinaus wollte man für die Anwender ein flexibleres System schaffen. Das Ergebnis ist nun ein modularer Baukasten mit einer umfangreichen Auswahl an Schutzpaneelen und Funktionselementen, wie Durchbrüche, Schaltschränke, Kabelkanäle, Dreh- und Schiebetüren, erklärt Engel. Auch individuelle Layouts ließen sich damit kosteneffizient aufbauen. Auch könne die neue Lösung jederzeit an sich verändernde Anforderungen angepasst und erweitert werden. In vielen Fällen reicht eine Person aus, betont Engel, um die Schutzumwehrung dennoch in kurzer Zeit zu montieren.

Um die Wartung und Instandhaltung zu vereinfachen, wurde der elektrotechnische Bereich optimiert. Die Elektronik der Schutztüren beispielsweise sitzt nicht länger in den Türrahmen, sondern in leicht zugänglichen Tür-Anschlussboxen. Die neue TÜV-geprüfte Schutzumwehrung wird standardmäßig sowohl für einzelne Spritzgießmaschinen mit Förderband als auch integrierte und automatisierte Fertigungszellen angeboten, sagt Engel. Sie sei konsequent im durchgehenden und funktionalen Engel-Design gestaltet und ließe sich sehr leicht reinigen. In Verbindung mit einem Optionspaket erfüllt die leistungsstarke Schutzumwehrung auch die Anforderungen der Reinraumproduktion, so Engel.

Steuerungstechnische Fortschritte

Mit der CC300 habe die Schnittstelle zwischen Mensch und Maschine neu definiert. Die Steuerung macht die Anwendung von Spritzgießmaschinen und integrierten Systemlösungen noch effizienter, komfortabler und sicherer, heißt es. Zu ihrem fünfjährigen Jubiläum präsentiere sich die Engel-Steuerung mit einem weiterentwickelten Bedienkonzept und neuen Funktionen, um den steigenden Anforderungen und der Komplexität in der Arbeitspraxis zu genügen.

Viele Verbesserungen und Innovationen seien von Kunden angestoßen worden, zum Beispiel, dass auf der Startseite alle Komponenten und Aufgaben übersichtlich zusammengefasst seien. Komponenten, wie Spritzeinheit, und Aufgaben, wie zum Beispiel Umrüsten, werden laut Engel besonders häufig als Einstieg in die Steuerung genutzt. Aufgrund der neuen Anordnung auf einer gemeinsamen Seite könne der Maschinenbediener jetzt noch schneller zwischen Aufgaben und Komponenten wechseln. Die Produktions- und Systemeinstellungsseiten lassen sich – in Anlehnung an die Vorgängersteuerung CC200 – von jeder beliebigen Seite aus per Wischgesten vom linken respektive rechten Bildschirmrand aus öffnen, was den Umstieg von der CC200 auf die CC300 vereinfacht, erklärt Engel.
