Sechseckiger Spanndorn für bis zu 155 % mehr übertragbare Drehmomente

| Redakteur: Mag. Victoria Sonnenberg

Hainbuch präsentiert auf der EMO Hannover den Maxxos-Spanndorn, der eine sechseckige Pyramidenform anstelle eines runden Kegels aufweist.

Firmen zum Thema

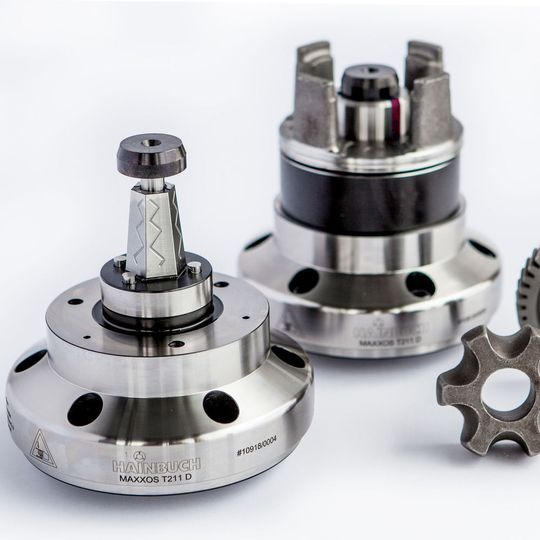

Der Spanndorn von Hainbuch mit Sechseck-Kontur für mehr Prozesssicherheit und höchste Zerspanleistung.
Der Spanndorn von Hainbuch mit Sechseck-Kontur für mehr Prozesssicherheit und höchste Zerspanleistung.
(Bild: Ralf Breitenbacher)

Die Segmentspannbüchse mit dem Innensechskant sitze formschlüssig auf der Spannpyramide und ermögliche höchste Zerspanleistung. Denn die Schmierung, in Verbindung mit der Dichtigkeit, garantiert eine sehr konstant laufende Produktion und somit höchste Zuverlässigkeit, so die Angaben von Hainbuch. Durch die sechseckige Spannpyramide könnten maximale Übertragungskräfte realisiert werden. Bis zu 155 % mehr übertragbare Drehmomente und bis zu 57 % höhere Biegesteifigkeit im Vergleich zum Spanndorn-Klassiker Mando T211 würden erreicht. Dadurch sind höhere Prozessparameter und somit eine effizientere Ausbringung an Fertigteilen möglich. Eine höhere Prozesssicherheit wird durch die großflächige Anlage zwischen Segmentspannbüchse und Spannpyramide ermöglicht. Selbst während des Spannvorgangs verhindert diese Technik weitestgehend das Verschmutzen dieser Flächen. So verlängern sich auch die Wartungsintervalle der Schmierung und Reinigung auf ein vielfaches.

Spanndorn in drei Dornbaugrößen zur Auswahl

Der Dorn deckt insgesamt einen Spanndurchmesserbereich von 18 bis 100 mm ab. Die Spannbereiche der jeweiligen Baugrößen sind überlappend gestaltet. Dies hat je nach Spanndurchmesser den Vorteil, dass dem Anwender ein bis drei Dornbaugrößen zur Auswahl stehen. Der größere Dorn bedeutet immer mehr Stabilität und Steifigkeit, der kleinere Dorn kann gegebenenfalls mehr kleinere Werkstücke des Kundenteilespektrums abdecken. Hier kann der Anwender frei nach seinen Präferenzen abwägen und entscheiden. Und die lageorientierten Segmentspannbüchsen ermöglichen einen Rundlauf von mindestens 0,01 mm und können sogar in einer hochpräzisen Ausführung geliefert werden.

Hainbuch auf der EMO Hannover 2017: Halle 3, Stand C72
