Kistler Sensoren für die präzise Drehmomentmessung

Kistler präsentiert mit dem Ki-Torq 4551A und dem Sensor 4503B neueste Entwicklungen für die Messung hochdynamischer Drehmomente in der Prüfstandstechnik. Beide Systeme ermöglichen verlässliche Messergebnisse mit einer Messunsicherheit von 0,05 %.

Anbieter zum Thema

SIKO GmbH

Oswald Elektromotoren GmbH

Renishaw GmbH

Kistler Instrumente AG

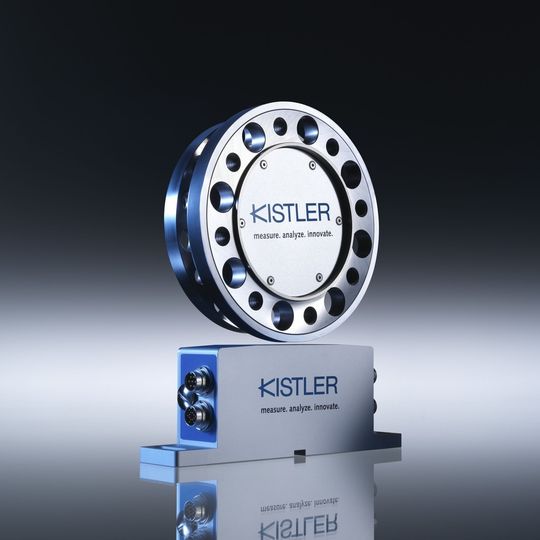

Mit dem Ki-Torq 4551A stellt Kistler die neueste Ausführung seines Ki-Torq Systems vor. Es ermöglicht die Ermittlung von Drehmoment, Drehzahl oder Drehwinkel mit einer Auflösung von 8192 Impulsen pro Umdrehung. Dabei lässt sich die Pulszahl laut Kistler frei vom Nutzer parametrieren. Das System biete somit eine an jede Anforderung anpassbare Drehzahl oder Winkelauflösung.

Das Drehmoment-Messflanschsystem besteht aus einem Messkörper, dem Ki-Torq-Rotor, und einer Drehmoment-Auswerteeinheit, dem Ki-Torq-Stator. Bei der Auswahl passender Komponenten für den jeweiligen Prüfstand bietet das System laut Kistler Herstellern von Elektro- und Verbrennungsmotoren, Getrieben, Pumpen und Verdichtern eine hohe Flexibilität, weil der ringlose Stator den Einsatz unterschiedlicher Messkörper ohne den kompletten Umbau der Prüfeinrichtung ermöglicht.

Resistent gegen Verschmutzung

Dabei ist der neu entwickelte Ki-Torq 4551A komplett integriert und quasi unsichtbar. Ein nachträgliches Einstellen der Abstände zwischen Drehzahlsonde und Polrad ist den Angaben zufolge nicht notwendig und die Sonde ist, dank magnetischer Funktion, wartungsfrei und resistent gegen jegliche Verschmutzungen. Das Resultat seien Kosteneinsparungen bei Inbetriebnahme und Wartung des Systems.

Als weiteres Highlight biete das neue Ki-Torq System einen absoluten Null-Wert, den so genannten Z-Impuls, mit dem sich Drehwinkel absolut bestimmen lasse. Drehmomente können von 50 bis 5000 Nm in verschiedenen Baugrößen ermittelt werden. Die Parametrierung erfolgt mit der Software Sensor-Tool über eine USB-Schnittstelle oder über die Feldbusanbindung. Die Inbetriebnahme des Ki-Torq 4551A ist deshalb unkompliziert möglich, heißt es weiter.

Die zweite Neuheit,des Unternehmens, ist der Drehmomentsensor 4503B. Der neue Sensor ist das Nachfolgemodell vom Typ 4503A mit Wellenanschluss.
