Hengstler: Hochgenauer Drehgeber für CNC-Maschinen

Die Zustellweg für die Drehmeißel in CNC-Maschinen muss immer mit derselben Präzision justiert werden, um die geforderte hohe Oberflächengüte am Werkstück zu erreichen. Viele Werkzeugmaschinen sind deshalb mit Motoren namhafter Hersteller ausgestattet, in denen der Absolutwertgeber Acuro AD 36 von Hengstler verbaut ist. Dieser Encoder soll durch eine Wiederholgenauigkeit von ±10 Winkelsekunden und eine Absolutgenauigkeit von ± 35 Winkelsekunden überzeugen. Er verfügt zudem als einziger seiner Klasse über eine durchgängige Hohlwelle mit 8 mm Durchmesser und eine hohe Stabilität bei Betriebstemperaturen bis zu 120 °C. Diese Eigenschaft macht den Drehgeber zusammen mit seine Vibrations- und Schockfestigkeit zum idealen Encoder für hochdynamischen Anwendungen.

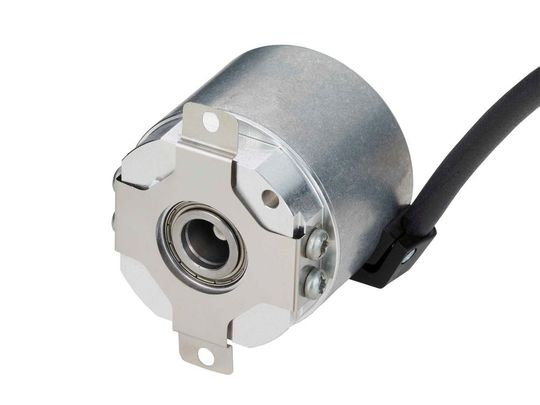

Der Absolutwertgeber Acuro AD 36 von Hengstler eignet sich aufgrund seiner Wiederholgenauigkeit für hochgenaue Anwendungen.(Bild: Hengstler)
Der Absolutwertgeber Acuro AD 36 von Hengstler eignet sich aufgrund seiner Wiederholgenauigkeit für hochgenaue Anwendungen.
(Bild: Hengstler)

Der Absolutwertgeber Acuro AD 36 wurde für bürstenlose Servomotoren kleiner Achshöhen entwickelt. Die Abtastung der Position erfolgt über ein Optoasic neuer Generation. Die Werte werden mit einer Auflösung von bis zu 22 Bit (Singleturn) bzw. 12 Bit (Multiturn) über eine bidirektionale Schnittstelle mit einer variablen Taktrate von bis zu 10 MHz übertragen. Das entspricht einer Singleturn-Auflösung von mehr als einer halben Million Messschritten.

Hengstler bieten den AD 36 nicht nur mit durchgängiger 8-mm-Hohlwelle an, sondern auch in Ausführungen mit Aufsteckhohlwelle (AD 35), Kerbwelle (AD 34) sowie auf Anfrage mit 1:3-Konuswelle oder 6-mm-Aufsteckwelle. Der Drehgeber eignet sich für Anwendungen mit standardmäßig bis zu 10.000 min-1, kurzzeitig sind auch bis zu 12.000 min-1 möglich. Bei Bedarf kann der Encoder werksseitig zudem auf deutlich höhere Drehzahlen abgestimmt werden, so der Hersteller.

Aufgrund seiner hohen Genauigkeit und der kompakten Bauweise (Ø 37,5 mm) eignet sich der Acuro AD 36 sowohl für den Einsatz als Motorfeedback-System in CNC-Maschinen oder Roboterantrieben als auch zur direkten Positionserfassung z. B. in Messgeräten oder verschiedenen chirurgischen Instrumenten. Für Anwendungen in der Halbleiterfertigung ist der AD 36 darüber hinaus in einer Vakuumausführung erhältlich.
