Werkstückanschlag

Universeller Werkstückanschlag mit innovativer Wegklappfunktion

| Redakteur: Victoria Sonnenberg

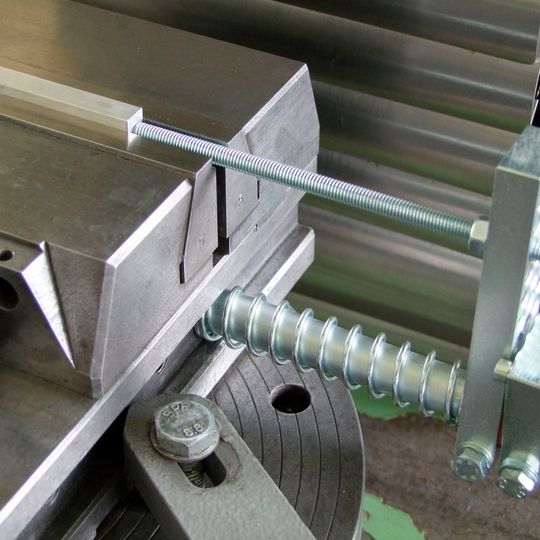

Anschlagen filigraner Werkstücke, selbst zwischen den Spannbacken.
Bildergalerie: 3 Bilder
Anschlagen filigraner Werkstücke, selbst zwischen den Spannbacken. (Bild: Thomas Bodenschatz)

Der Matesko UNV 130 T von Bodenschatz ist ein universell einsetzbarer Werkstückanschlag mit einer neu entwickelten Wegklappfunktion, der eine stirnseitige Bearbeitung von Werkstücken, an allen gängigen Spanneinrichtungen ermöglichen soll.

Durch kraftschlüssige Verbindungen wird nach dem Wegklappen des Anschlags eine genaue Rückführung auf die Ausgangslage ermöglicht, wodurch mit einer wiederkehrenden Genauigkeit von unter ± 0,02 mm gefertigt werden kann, so der Hersteller. Somit können eingespannte Werkstücke, ohne Kollisionsgefahr mit dem Anschlag, von jeder Seite aus genau bearbeitet werden. Dies spare zusätzliche Arbeitsschritte wie das Stoppen der Maschine, Umspannen, das Neuausrichten sowie Vermessen und das bei gleichbleibender Präzision der Fertigung, so der Hersteller. Sollte einmal keine Wegklappfunktion benötigt werden, kann der Werkstückanschlag auch ohne die Funktion genutzt werden.

Eine weitere Besonderheit bietet der Werkstückanschlag durch seine umfangreichen Einstellmöglichkeiten. Durch sieben schräg angeordnete Lochreihen in denen die Feinanschläge (die Anschlagbolzen) geschraubt werden, kann dreidimensional nahezu jede Position am Schraubstock fixiert werden. Zusätzlich bieten die Feinanschläge die Möglichkeit selbst sehr schmale und filigrane Teile, sogar zwischen den Spannbacken, sicher anzuschlagen. Ebenfalls könnten in vielen Spannsituationen, durch Verwendung eines zweiten Feinanschlags am Matesko UNV 130 T zwei Werkstücke gleichzeitig mit oder ohne Wegklappfunktion, angeschlagen werden, was die Produktivität verdoppeln aber nicht die Präzision beeinflussen soll.

Der Matesko UNV 130 T wird einfach an der Gewindebohrung M8 am Schraubstock beziehungsweise der Spanneinrichtung angeschraubt. Bei anderen Gewindegrößen können passende Adapter bestellt werden. Durch die verzinkte Oberfläche ist der Werkstückanschlag gegen Verunreinigungen, Späne und Korrosion geschützt und somit resistent und langlebig, heißt es weiter.

Weitere Informationen finden Sie hier.
