Großteilefertigung 13 Tonnen Stahl in 26 Stunden von einem Bauteil zerspanen

Von Mag. Victoria Sonnenberg 4 min Lesedauer

Anbieter zum Thema

Knuth Werkzeugmaschinen GmbH
Hermann Kemper GmbH & Co. KG - Hersteller für CNC Drehteile
Mikron Switzerland AG, Division Tool

Windschiegl Maschinenbau bearbeitet millimetergroße bis hin zu tonnenschwere Bauteile. Als von einem 41 Tonnen schweren Werkstück 13 Tonnen Stahl zerspant werden mussten, kam ein Hochvorschubfräser von Ingersoll zum Einsatz.

Beim Schruppen des großen Bauteils produziert der Hochvorschubfräser Gold S Feed von Ingersoll 13 Tonnen Späne in knapp 26 Stunden. (Bild: Windschiegl)
Beim Schruppen des großen Bauteils produziert der Hochvorschubfräser Gold S Feed von Ingersoll 13 Tonnen Späne in knapp 26 Stunden.
(Bild: Windschiegl)

1990 begann man bei Windschiegl Maschinenbau ganz klassisch mit einer Lohnfertigung für Drehen und Fräsen in einer Garage. Im Laufe der Jahre ist das Unternehmen zu einem facettenreichen Industriebetrieb gewachsen, der mit 70 Mitarbeitern einen Jahresumsatz von 12 Millionen Euro macht. 2008 kam Martin Höck ins Unternehmen, zunächst als angestellter Geschäftsführer, in 2011 wurde er alleiniger Gesellschafter und Geschäftsführer.

Höck bezeichnet Windschiegl gerne als „Full-Liner im Maschinenbau“. Mit dem Begriff, der ursprünglich von großen Landtechnik-Herstellern geprägt wurde, beschreibt er des umfangreiche Herstellungsportfolio seines Unternehmens. „Es gibt kein Fertigungsverfahren, das nicht bei uns im Haus vorhanden ist“, so Höck. Als Lohnfertiger bewegt sich Windschiegl in den Bereichen Großtelefertigung, Maschinenbau, Verzahnungen und Nockenwellen. Diese vier Segmente sind mit entsprechenden Maschinen ausgestattet und verfügen auch über Backup-Lösungen, um auch immer Fertigungsspitzen bedienen zu können.

Bildergalerie
Bildergalerie mit 6 Bildern

Die Schlagkraft des Fertigers nutzen auch viele namhafte Weltmarktführer aus ganz Europa, um hier Bauteile in allen Größen produzieren zu lassen. Einen Schwerpunkt bildet der Maschinen- und Anlagenbau. Ein weiterer starker Bereich ist Mobilität und Transport mit Bauteilen für PKW, Motorräder, Nutzfahrzeuge und Eisenbahn. Auch aus der Gesundheits- und Nahrungsmittelindustrie sowie dem Energiebereich kommen Kunden. Mit ihrem Know-how ist Windschiegls Konstruktionsabteilung in der Lage, Projekte zu unterstützen. Produziert werden vorwiegend Einzelteile und kleinere Serien, automatisierte Fertigung findet nicht statt.

Die größten Fräsmaschinen Europas

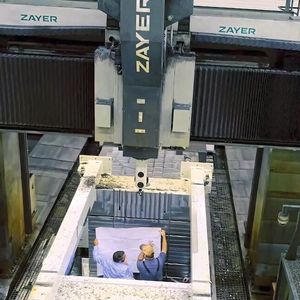

Für die Großteilefertigung stehen in Windischeschenbach die größten Fräsmaschinen, die es für derartige Bearbeitungen in Europa gibt. Die größte von ihnen, eine Zayer GMCU 20000, bietet Verfahrwege von 20.000 Millimeter × 7.500 Millimeter × 2.950 Millimeter. Der Durchlass dieser Portalmaschine liegt bei einer Breite von 4,80 Metern. Die Maschine ermöglicht das Handling von Bauteilen bis zu 140 Tonnen. Bei deren Kauf gehörte Ingersoll zu den Erstausstattern für die Werkzeuge.

„Die große Erfahrung, die Ingersoll im Bereich der Zerspanung von Großteilen hat, konnten wir gleich mithineinnehmen“, erläutert Martin Höck. Der Windschiegl-Geschäftsführer war früher in einer Großteilefertigung tätig und hat mit dem Werkzeughersteller aus Haiger seit über 25 Jahren gute Erfahrungen gemacht. Daher platzierte er die Werkzeuge jetzt auch in seinem eigenen Unternehmen.

„Wir haben dann gemerkt, dass die Ingersoll-Werkzeuge nicht nur für die Großteilfertigung perfekt sind, sondern auch in der Produktion von Kleinteilen“, beschreibt Höck die weitere Entwicklung. Nach dem Fräsen wurden Werkzeuge des Herstellers auch zunehmend im Bereich Drehen eingesetzt. Gut 40 Prozent aller Werkzeuge bei Windschiegl kommen inzwischen aus Haiger. „Ingersoll ist ein extrem wichtiger Partner für uns“, sagt Höck, der die Einführung des Werkzeugausgabesystem Matrix für das gesamte Toolmanagement als einen Meilenstein bezeichnet.

Mit diesem Werkzeugschrank war Windschiegl ein Vorreiter in Bayern. Neben detaillierten Informationen zu jedem Werkzeug liefert das System per Knopfdruck auch die Anzahl der insgesamt verwendeten Werkzeuge: genau 779 verschiedene Tools sind derzeit eingelagert. „Unter dem Strich zeigt das auch unsere Vielfalt. Wir als Lohnfertiger müssen diese Breite haben, um die unterschiedlichen Materialien zerspanen zu können“, erläutert Höck.

Bei aller Vielfalt und dem Fokus auf hohe Genauigkeit kommt es in der Fertigung auf möglichst kurze Durchlaufzeiten an, um auch kleine Losgrößen und Prototypen wirtschaftlich und effizient realisieren zu können. Wie das in der Praxis aussieht, zeigt die Herstellung eines großen Bauteils aus Baustahl S355. Mit Fertigmaßen von 5.700 Millimeter x 3.400 Millimeter x 250 Millimeter und einem Endgewicht von 28 Tonnen dient die als Einzelstück gefertigte Platte als Tisch für eine Hydraulikpresse eines großen Herstellers. Um dahin zu kommen, galt es zunächst, 13 Tonnen des Ausgangsgewichts von 41 Tonnen zu zerspanen. Um möglichst schnell zum Ziel zu kommen und gute Voraussetzungen für die hochpräzise Endbearbeitungen zu schaffen, kam dem Hochvorschubfräsen eine entscheidende Rolle zu.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung. Die Einwilligungserklärung bezieht sich u. a. auf die Zusendung von redaktionellen Newslettern per E-Mail und auf den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern (z. B. LinkedIn, Google, Meta).

Aufklappen für Details zu Ihrer Einwilligung

Für diese Schruppbearbeitung wählte Windschiegl den Gold S Feed von Ingersoll mit einem Werkzeugdurchmesser von 100 Millimetern und 8 Zähnen. Die Wendeschneidplatten verfügen über jeweils 4 Schneidkanten. Martin Höck führt aus, dass für diesen Zweck kein anderes Werkzeug infrage kam: „Unsere Mitarbeiter an den Maschinen haben da ihre Erfahrungswerte und wählen die Werkzeuge entsprechend den Aufgaben aus. Wenn das Werkzeug gut läuft und man mit dem Zerspanvolumen zufrieden ist, dann passt das und es wird nicht mehr experimentiert. Werden die in der Kalkulation vorgegebenen Werte übertroffen, dann ist das schon mal sehr gut. Der Fräser läuft sehr stabil und erreicht im Werkzeugstahl Standzeiten pro Schneide über 90 Minuten. Damit sind wir sehr zufrieden.“

Möglichst viel und schnell zerspanen

Bearbeitet wurde mit einer Schnittgeschwindigkeit von 200 Metern pro Minute bei einer Schnitttiefe von 1,5 Millimetern. Mit der gewählten Drehzahl von 640 Umdrehungen pro Minute erreichte man einen Vorschub von gut 10.000 Millimetern pro Minute. Das Zerspanen von 13 Tonnen Stahl dauerte damit knapp 26 Stunden. „Der Hochvorschubfräser Gold S Feed ist eine Standardlösung, die wir seit vielen Jahren anbieten. Vor diesem Hintergrund musste bei Windschiegl nichts mehr in der Fertigung optimiert werden“, erläutert Udo Stangl, technischer Berater bei Ingersoll. Es ging hier allein darum, möglichst viel und schnell zu zerspanen, die einzige Herausforderung war die enorme Größe des Bauteils. In anderen Fällen hat Stangl auch schon komplette Prozesse für den Kunden ausgelegt oder ihn vor Ort bei der Einführung neuer Strategien oder dem Test neuer Werkzeuge unterstützt. In besonderen Fällen wurde auch das Tech Center in Haiger involviert.

Werkzeuge von Ingersoll will Windschiegl künftig auch verstärkt in seiner Verzahnungstechnik einsetzen. Aktuell steht das Wälzschälen auf einer Fünf-Achs-Maschine im Fokus. Hier sind mehrere Projekte geplant, welche die beiden Unternehmen gemeinsam umsetzen möchten.
