CNC-Werkzeugschleifen 4-Achs-CNC-Werkzeugschleifautomat mit erweitertem Spannbereich

Redakteur: Mag. Victoria Sonnenberg

Die Cuoghi MAC 26 ist die größere Variante des 4-Achs-CNC-Werkzeugschleifautomaten MAC 20 und unterscheidet sich lediglich durch Ihren erweiterten Spannbereich.

Firma zum Thema

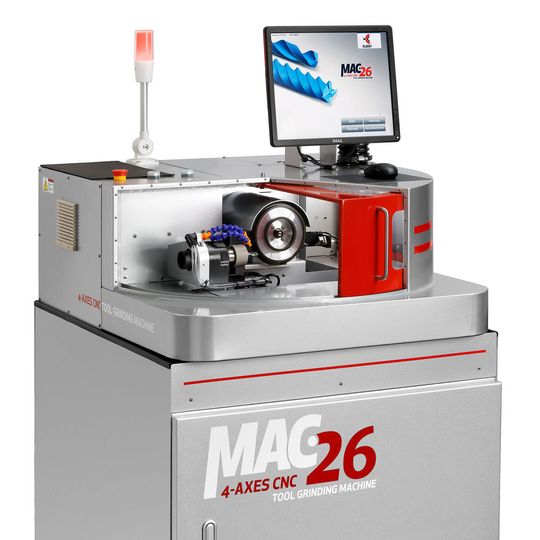

Der Cuoghi „MAC 26“ CNC-Werkzeugschleifautomat wird von Brinkmann + Wecker exklusiv vertrieben. Vorführungen finden im hauseigenen Vorführzentrum statt.
Der Cuoghi „MAC 26“ CNC-Werkzeugschleifautomat wird von Brinkmann + Wecker exklusiv vertrieben. Vorführungen finden im hauseigenen Vorführzentrum statt.
(Bild: Fotostudio Externest / www.foto-externest.de)

Der erweiterte Spannbereich reicht nun von 2 bis 26 mm, der Werkzeuglängen von 35 bis 250 mm aufnimmt. Die Cuoghi MAC 26 kann auch Stichel- und Einstechwerkzeuge schleifen und fertigen, heißt es. Gemeinsame Merkmale der Maschinen sind die vielfältigen Schleifmöglichkeiten an Bohr- und Fräswerkzeugen aus HSS- und Vollhartmetall. Die Maschine ist genauso kompakt gebaut und mit einer Stellfläche von < 1 m² gut unterzubringen. Das Maschinenpaket beinhaltet einen 15“-Monitor und eine einfach intuitiv bedienbare Software, die es dem Anwender mit wenigen Klicks ermöglicht, eine Vielzahl an gängigen Werkzeugtypen zu schleifen. Über den Messtaster werden die wichtigsten Daten, an die Software geliefert. Geliefert wird eine fix und fertig vermessene Maschine, inklusive CBN- und Diamantschleifscheiben, sodass ein schneller Einsatz möglich ist. Zur Kühlung dienen 25 l Schleiföl.

Die Werkzeuge werden mit ER 16 Spannzangen (Durchmesser: 2 bis 6 mm) und ER 32 Spannzangen (Durchmesser: 7 bis 26 mm) gespannt. Die Bohrer können mit einem Kegelmantel- oder einem 4-Flächenschliff versehen werden. Als Ausspitzvarianten steht Kreuz und die Radiusausspitzung zur Verfügung. Auch die Form A Ausspitzung, sowie eine Eckfase kann am Bohrer angebracht werden.

Vorhandene Fräser mit 2, 3 oder 4 Schneiden, mit oder ohne Ungleichteilung, könnten stirnseitig, im Umfang, sowie auch mit Eckfasen, Eckradien oder Vollradien nachgeschliffen werden. Ebenso Kegelsenker und Stufenbohrer. Fräserschäfte können problemlos abgesetzt werden.

Der Cuoghi MAC 26 CNC-Werkzeugschleifautomat wird von der Firma Brinkmann + Wecker GmbH in Paderborn exklusiv vertrieben. Vorführungen finden im hauseigenen Vorführzentrum statt.
