5-Achs-Portalfräsen 5-Achs-Portalfräsmaschine als flexibles Einsteigermodell

Redakteur: Mag. Victoria Sonnenberg

Auf der AMB 2018 präsentierte F. Zimmermann zum ersten Mal die neue 5-Achs-Portalfräsmaschine FZU.

Firmen zum Thema

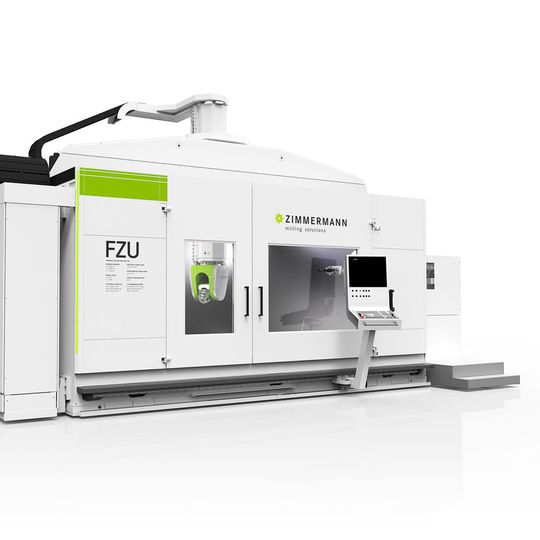

Premiere auf der AMB: Modell- Formen- und Werkzeugbauer erhalten mit der neuentwickelten FZU eine kompakte Universalmaschine.
Premiere auf der AMB: Modell- Formen- und Werkzeugbauer erhalten mit der neuentwickelten FZU eine kompakte Universalmaschine.
(Bild: F. Zimmermann)

Die 5-Achs-Portalfräsmaschine ist extrem kompakt und arbeitet durch den thermosymmetrischen Aufbau sehr genau, heißt es. Bearbeiten lassen sich insbesondere Kunststoffe, Ureol und Aluminium. Modell-, Werkzeug- und Formenbauer erhalten ein flexibles Einsteigermodell mit einer hohen Preis-Leistungs-Dichte.

Die Anforderungen, die Modell-, Werkzeug- und Formenbauer erfüllen müssen, nehmen stetig zu – das gilt insbesondere bei Aufträgen aus der Automobilindustrie: Die Oberflächen der Bauteile müssen nahezu perfekt sein, die Genauigkeiten immer höher. Dazu kommt die Geschwindigkeit, mit der Hersteller neue Modelle oder Varianten auf den Markt bringen. Konnten Modell-, Werkzeug- und Formenbauer früher auf lange Sicht planen, müssen sie heute wesentlich rascher auf Anfragen reagieren können.

5-Achs-Portalfräsmaschine in gewichtsoptimierter und platzsparender Ausführung

Als Partner der Anwender hat die F. Zimmermann GmbH eine flexible 5-Achs-Portalfräsmaschine entwickelt, die mit einem Gewicht von 35 t, einer Länge von 3500, einer Breite von 7500 und einer Höhe von knapp 5000 mm gewichtsoptimiert und besonders platzsparend ist. Als „Hakenmaschine“ ausgeführt, kann Zimmermann die kompakte FZU im eigenen Haus aufbauen und sie per Lkw oder Schiff zu den Kunden transportieren – ohne sie demontieren zu müssen. Am Bestimmungsort ist sie nach kurzer Zeit einsatzbereit. Anwender profitieren von einer schnell verfügbaren Anlage mit fundamentlosen Aufstellmöglichkeiten. Für ihre Größe erreicht die Portalmaschine zudem einen beachtlichen Arbeitsbereich.

Das Grundgestell besteht aus einer durchgängigen Konstruktion, die eine U-Form bildet. Darauf sitzt ein thermosymmetrisches Portal: Frässpindel, Führungen und andere genauigkeitsbestimmende Bauteile sind so angeordnet, dass ihre Erwärmung keinen Einfluss auf die Bearbeitungsqualität hat. Der mittig geführte Z-Schlitten hat einen achteckigen Querschnitt. Das macht ihn besonders stabil.

Dank unterschiedlicher Ausstattungsmöglichkeiten und Leistungen stimmt Zimmermann die Anlagen immer auf die individuellen Anforderungen der Kunden ab. Dazu gehört auch ein umfassender Service, wie eine Hotline außerhalb der üblichen Arbeitszeit und Ferndiagnosesysteme, die bei Bedarf kurze Reaktionszeiten ermöglichen.
