CNC-Rundtakt-Transfermaschine 6-Seiten-Bearbeitung mit bis zu 34 Werkzeugen zeitgleich

Autor / Redakteur: Martin Wohlgenannt / Mag. Victoria Sonnenberg

Bei der Herstellung von Präzisionsteilen konnte sich eine CNC-Rundtakt-Transfermaschine etablieren. Sie kombiniert flexibel und vielseitig die Vorteile der "Ab Draht Fertigung" mit der Flexibilität eines Sechs-Seiten-Bearbeitungszentrums.

Firma zum Thema

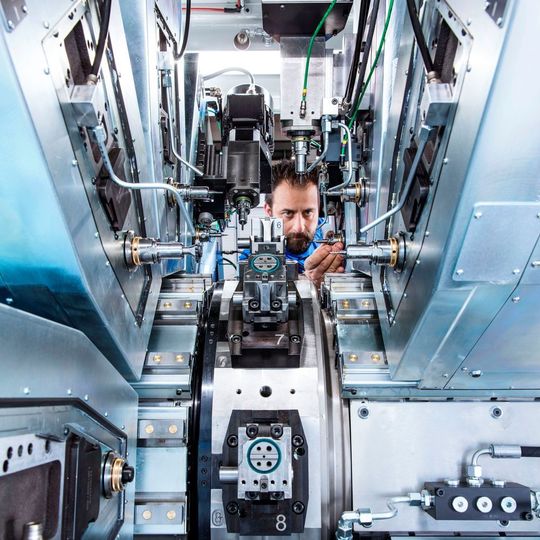

Der doppelt gelagerte vertikale Rundtisch (Bildmitte) dreht sich um eine horizontale Achse. Er taktet die Werkstücke innerhalb von 0,4 s mit einer Positioniergenauigkeit von ± 0,002 mm von Station zu Station.
Der doppelt gelagerte vertikale Rundtisch (Bildmitte) dreht sich um eine horizontale Achse. Er taktet die Werkstücke innerhalb von 0,4 s mit einer Positioniergenauigkeit von ± 0,002 mm von Station zu Station.
(Bild: Mikron SA Agno)

Echte Winzlinge sind die roten Blutkörperchen, die im menschlichen Blut den Sauerstoff von der Lunge zu den Organen unseres Körpers transportieren. Sie haben einen Durchmesser von 0,008 mm und sind ohne optische Vergrößerung für das menschliche Auge nicht sichtbar. Diese Dimension stelle man sich vor, wenn Mikron mitteilt, dass die VX-10 ihren vertikalen Rundtakttisch innerhalb von 0,4 s mit einer Genauigkeit von ± 0,002 mm positioniert. Die Maschine zählt zu den weltweit präzisesten und flexibelsten 6-Seiten-Bearbeitungssystemen für die kosteneffiziente Fertigung von Präzisionsteilen bis 40 mm × 40 mm × 80 mm.

Die Stabilität der Bearbeitungsmaschine ist eine grundlegende Voraussetzung für die Fertigung hochpräziser Bauteile. Sie stand deshalb bei den Entwicklern und Konstrukteuren von Anfang an im Fokus.

Bildergalerie

Optimierung der Maschine mithilfe der Finiten Elemente Methode

Der gesamte Aufbau der Maschine wurde auf Basis von Berechnungen mit der Finite Elemente Methode (FEM) optimiert. Und zwar vom Maschinenständer über die Lagerung des Rundtischs und seines Antriebssystems bis zu den Bearbeitungseinheiten und den Konsolen, auf denen diese montiert sind. Dass die FEM Berechnungen richtig waren, bestätigt der Praxiseinsatz bereits bei mehreren Maschinen. Die Kraftflüsse innerhalb der Maschine sind auf höchstmögliche Steifigkeit optimiert. So etwa umfasst eines der geschlossen Kraftflusssysteme den vertikalen Rundtisch und seine doppelte Lagerung. Zwei weitere Kraftflusssysteme verbinden den Rundtisch mit den Bearbeitungseinheiten auf beiden Seiten des Rundtisches. Die hohe Steifigkeit verhindert auch Vibrationen während der Bearbeitung, welche die Oberflächenqualität der Werkstücke beeinträchtigen würden. Das Verhindern von Vibrationen verlängert außerdem die Lebensdauer der eingesetzten Werkzeuge.

Temperatur des Werkzeugkühlmittels mit einer Genauigkeit von ± 1 °C

Die Einhaltung geringstmöglicher Temperaturschwankungen ist neben der Stabilität und der mechanischen Exaktheit ein weiterer wichtiger Faktor für hochpräzise Bearbeitungen. Deshalb wird die Temperatur des Werkzeugkühlmittels mit einer Genauigkeit von ± 1 °C geregelt. Die weitgehende Vermeidung von Temperaturänderungen während der Bearbeitung trägt wesentlich dazu bei, Ungenauigkeiten durch thermische Verformungen zu verhindern.

Um Verformungen durch die Spannkraft der hydraulischen Spannbacken zu vermeiden, ist die Kraft, mit der die Werkstücke eingespannt werden, programmierbar. Das Werkstück kann genau mit jener Kraft eingespannt werden, die für den aktuellem Bearbeitungsschritt erforderlich ist. So etwa ist es bei für Verformungen empfindlichen Werkstücken möglicherweise zweckmäßig, diese beim Schlichten mit einer geringeren Kraft einzuspannen als beim Schruppen.

Auf Basis der In-Prozess-Messung von Referenzflächen, Bohrungen oder Konturen korrigiert die Maschine Maßabweichungen schon lange bevor diese die Toleranzgrenzen erreichen und sorgt so für laufende Qualitätssicherung. Während des Durchtaktens durch die zehn Stationen werden die Werkstücke auf allen sechs Seiten fertig bearbeitet. Als Sonderausführung ist die Maschine auch für Werkstücklängen bis 160 mm verfügbar.

Mikron weist darauf hin, dass die 6-Seiten-Bearbeitung ab Stange oder Draht eine der Exklusivitäten ist, mit der die Maschine derzeit auf dem Markt punktet. Noch während das ab Stange oder Draht oder per Roboter zugeführte Werkstück von den Spannbacken der Ladestation gefasst ist, erfolgt die Bearbeitung der Stirnseite und jener Flächen, an denen danach die Spannbacken des Rundtisches das Werkstück fassen. Die Bearbeitung in der Ladestation erfolgt ebenso parallel zur Hauptprozesszeit wie das anschließende Fassen des Werkstücks von den Spannbacken des Rundtisches und das Absägen von der Drahtrolle oder Stange. Mit Fräsen, Drehen, Bohren, Gewindeschneiden, Räumen, Prägen oder Gravieren erfüllen die Vier-Achs-Bearbeitungsmöglichkeiten in der Ladestation alle an die Produktion von Präzisionsteilen gestellten Anforderungen.

Nach der Ladestation taktet der Rundtisch die Werkstücke durch die nächsten acht Stationen. Die acht zwischen der Lade- und der Entladestation angeordneten Stationen umfassen die gesamte Vielfalt der für die Fertigung anspruchsvoller Präzisionsteile erforderlichen Bearbeitungsmöglichkeiten. Wenn die Werkstücke an der zehnten Station ankommen, sind alle sechs Seiten bearbeitet. Die zehnte Station ist die Entladestation. Hier werden die fertigen Werkstücke der weiteren innerbetrieblichen Logistik übergeben, zum Beispiel einer Montageeinrichtung oder auch schon der Verpackung.

Die Maschine kann aus dem gleichen Stangen- oder Drahtmaterial auch verschiedene Werkstücke gleichzeitig herstellen. So etwa fertigt sie in einem Durchlauf die richtige Anzahl der unterschiedlich breiten und unterschiedlich langen Glieder eines Uhrenarmbands. In einem derartigen Fall werden die fertig bearbeiteten Bestandteile des Uhrenarmbands bei der Entladestation automatisch in die richtigen Boxen einer Sortierstation eingelegt.

Die kompakt gebaute Maschine ist lediglich 2,6 m lang, 6,7 m breit und 3,6 m hoch. Zusätzlich ist je nach Fertigungsumfeld der Platzbedarf der peripheren Einrichtungen zu berücksichtigen. So etwa die Zuführung des Rohmaterials durch Drahtspulen, Stangenmagazine oder Rohlingpaletten und weiters die Einrichtungen zur Entnahme und Zwischenlagerung der fertigen Werkstücke. Außerdem ist Platz vorzusehen die für ein Zerspanungsvolumen von 20 kg/h ausgelegte Kühlmittelanlage mit Filterung und Wegführung der Späne.
