PCS Power Converter Solutions: Hoher Ertrag und Netzstabilität im Fokus

Der neue Produktbereich Green Line Netzstabilität von PCS Power Converter Solutions erweitert das Produktportfolio zur Sicherstellung der Low Voltage Ride Through (LVRT)-Fähigkeit von Windkraftanlagen. Auszüge der Vollumrichterfamilie sowie ein Exponat für Netzstabilität von Windenergieanlagen präsentiert PCS auf der Husum Windenergy, Stand 3A11.

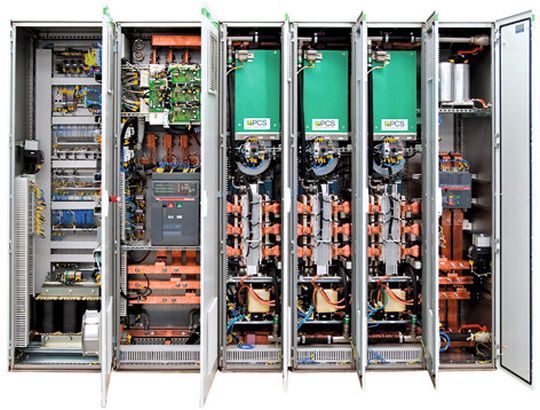

Die Vollumrichterfamilie PCS Green Line beruhen auf IGBT-basierten 4-Quadranten-Umrichtern mit Flüssigkeitskühlung.
(Bild: PCS Power Converter Solutions)

Größer, langlebiger, ertragsstärker und vor allem wartungsarm – so lauten die Anforderungen an die Windenergieanlagen der Zukunft. Das fordert auch von den Entwicklungsabteilungen der Zulieferindustrie neue Höchstleistungen. Um die Stromversorgung aus Windenergie sicherzustellen und die Anforderungen nach optimaler Netzverträglichkeit und hohem Energieoutput realisieren zu können, brauchen Windkraftanlagen zuverlässige, effiziente Frequenzumrichter. Die Umrichterfamilie PCS Green Line bietet hier ein breites Portfolio an Anwendungen und Systemen.

Vollumrichter für hohen Ertrag und optimale Netzintegration

Vollumrichter für Synchrongeneratoren sind die aktuell am stärksten wachsende Technik im Windmarkt. Synchronantriebe ermöglichen eine hohe Energieausbeute und können in Verbindung mit dem Vollumrichter die Netzanforderungen besser erfüllen. Auf der Husum Windenergy demonstriert PCS alle Aspekte seiner Vollumrichter: von den Steuer- und Regelungsfunktionalitäten über die Modularität und Flexibilität bis zur Teillast.

Die PCS-Green-Line-Vollumrichter beruhen auf IGBT-basierten 4-Quadranten-Umrichtern mit Flüssigkeitskühlung. Pro Powermodul kann eine Leistung von 500 kW (620 kVA) realisiert werden. Durch verdrosselte Parallelschaltung sind die Umrichter in 500-kW-Schritten skalierbar und damit flexibel einsetzbar. Im Moment arbeitet PCS auch an einer integrierten Gesamtlösung für die Umwandlung von Windenergie in Elektrizität.

PCS Green Line Systems steht für ein ausgereiftes integriertes Energiegewinnungssystem aus Stromrichtern, Generatoren, Transformatoren und nun auch Steuerungen für die gesamte Anlage. Grundlage für die Etablierung von des Systems st die intensive Zusammenarbeit mit Partnern, die über langjährige Branchenerfahrungen verfügen und die Weiterentwicklung der Windenergie engagiert vorantreiben.

Neue Dimension der Netzstabilität

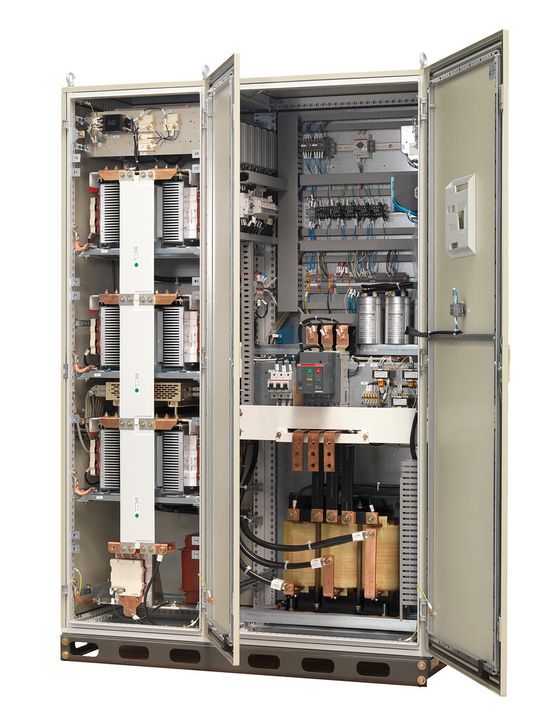

Der Blindstromrichter Green Line 1000 wurde um ein System für das Durchfahren von Netzeinbrüchen (LVRT) ergänzt.
(Bild: PCS Power Converter Solutions)

Aufgrund der international strengeren Grid Codes dürfen sich Windenergieanlagen im Falle eines Netzeinbruches nicht mehr vom Netz trennen. Damit sind vor allem ältere Systeme und spezifische Generatorkonzepte technisch überfordert. Auf der Husum Windenergy stellt PCS deshalb seine Produktlösung vor für Netzstabilität vor. Der bereits bekannte Blindstromrichter Green Line 1000 wurde ergänzt um eine Komplettlösung für das Durchfahren von Netzeinbrüchen (LVRT) – den Green Line 3000. Er erfüllt die Anforderungen der internationalen Grid Codes an Windenergieanlagen, sich im Fall eines Netzeinbruches nicht vom Netz zu trennen.

Nicht nur die Bereitstellung von Blindstrom, auch die Aufrechterhaltung der Generatorspannung reduziert die Belastung der mechanischen Bauteile und sorgt für einen stabilen Energieoutput selbst beim Netzeinbruch. Als Nachrüstlösung oder in Neuanlagen ist das Produkt einfach in die Anlagen zu integrieren. Der Green Line 3000 ist für diverse Leistungsklassen erhältlich. Da er stets nur kurz zum Einsatz kommt, reicht die Kühlung durch natürliche Konvektion aus. Zusammen mit dem Blindstromumrichter Green Line 1000 bietet PCS damit eine komplette Lösung, um Spannungseinbrüche sicher zu durchlaufen und konstant Energie zu erzeugen.
