Einfache und präzise Zahnstangenmontage

| Redakteur: Stefanie Michel

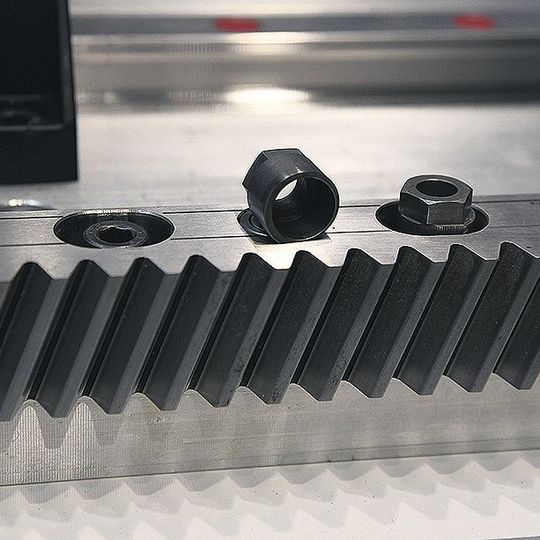

Mithilfe der Exzenterhülsen ist das Klemmen der Zahnstangen auch ohne Schraubzwinge möglich.
Bildergalerie: 3 Bilder
Mithilfe der Exzenterhülsen ist das Klemmen der Zahnstangen auch ohne Schraubzwinge möglich. (Bild: Stefanie Michel)

Zeit sparen bei der präzisen Zahnstangenmontage: Wie das möglich, ist zeigt Wittenstein mit „Inira“. Schraubzwingen und Bohrer sind damit passé.

Das Klemmen der Zahnstangen ist in der Regel aufwendig – beispielsweise mit Schraubzwingen. Dafür hat Wittenstein nun mit „Inira Clamping“ eine Klemmvorrichtung mit Exzenterhülsen entwickelt. Diese konischen Hülsen werden über den Kopf der Befestigungsschraube geführt. Durch das Anziehen der Hülsen werden die Zahnstangen geklemmt und die Schrauben können mit vollem Moment angezogen werden. Das soll mindestens 20 % Zeit einsparen, zudem muss bei der Konstruktion nicht auf eine montagefreundliche Klemmung der Zahnstange geachtet werden.

Weitere Informationen zur Zahnstangenmontage mit „Inira“

Verstiften von Zahnstangen in Minutenschnelle

Auch das Verstiften von Zahnstangen – für zusätzliche Sicherheit – kostete bisher viel Zeit. Außerdem mussten präzise Bohrungen gesetzt und die Späne danach wieder sorgfältig entfernt werden. Die Lösung hierfür nennt Wittenstein „Inira Pinning“: ein spanloses Verstiften in kürzester Zeit. In die angeschraubte Zahnstange wird ein Montagestift eingesetzt und in die Stiftlochbohrung der Anschlusskonstruktion geschlagen. Darüber setzt man die Montagehülse, die eingedrückt und dann mit dem Hammer bündig eingeschlagen wird. So sei das Verstiften in 1 Minute statt wie bisher in bis zu 45 Minuten möglich.

Für den Übergang zwischen zwei Zahnstangensegmenten bietet „Inira Adjusting“ außerdem die Möglichkeit diesen Übergang präzise mikrometergenau einzustellen. Mit „Inira“ reduziert sich somit der Aufwand für die Zahnstangenmontage erheblich. Wie der Hersteller berichtet, ist das System in allen Einbaulagen einfach zu handhaben.

Wittenstein auf der EMO Hannover 2017: Halle 25, Stand A36
