Fünf-Achs-Vertikalbearbeitungszentrum Flexibles Fünf-Achs-Vertikalbearbeitungszentrum für's kleine Budget

| Redakteur: Mag. Victoria Sonnenberg

Die neue Pro.Flex von MAP Werkzeugmaschinen ist ein flexibles Fünf-Achs-Bearbeitungszentrum der neuesten Generation und bietet ein gute Performance für kleine Budgets.

Firmen zum Thema

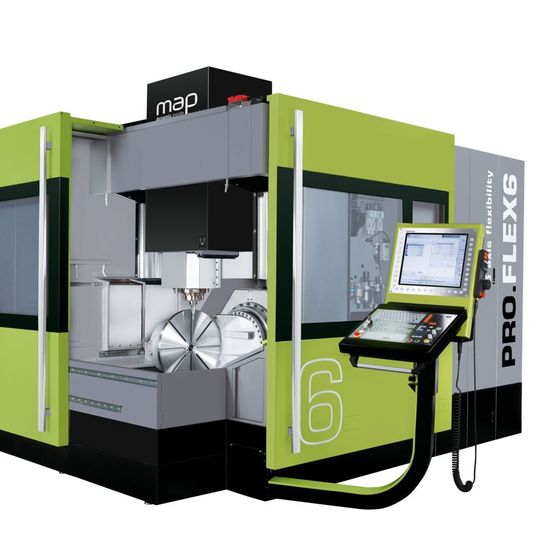

Mit der neuen Pro.Flex6 bietet MAP Werkzeugmaschinen jetzt ein universelles Fünf-Achs-Vertikalbearbeitungszentrum.
Mit der neuen Pro.Flex6 bietet MAP Werkzeugmaschinen jetzt ein universelles Fünf-Achs-Vertikalbearbeitungszentrum.
(Bild: Lerinc Werkzeugmaschinen & Automation)

Die MAP Werkzeugmaschinen GmbH, Hersteller dynamischer, linearmotorgetriebenen Bearbeitungszentren für namhafte Automobilhersteller, bietet mit der neuen Pro.Flex6 jetzt ein universelles Fünf-Achs-Vertikalbearbeitungszentrum.

Basis für die effektive und präzise Fünf-Ach-Bearbeitung ist das stabile, FEM-optimierte Gussbett in Portalbauweise. Der kompakte Aufbau mit dem einseitig gelagerten Dreh-/Schwenktisch bietet große Bearbeitungsfreiheit bei optimaler Zugänglichkeit. Der Maschinentisch ist als 580 mm Planscheibe mit T-Nuten und einem Schwenkbereich von ± 120 ° ausgeführt. Die Dreh-/Schwenkachsen (B/C) werden über schnelle und kraftvolle Torque-Motoren mit Drehgebern zur direkten Messwertaufnahme angetrieben.

Bildergalerie
Bildergalerie mit 5 Bildern

Werkstücke/Spannvorrichtungen bis 500 kg Gewicht können innerhalb eines Störkreises von 600 mm schnell und präzise Bearbeitet werden. Eine Automatisierung mittels 2-fach APC und wechselbarer Paletten steht optional zur Verfügung. Eine gute Performance liefert auch die starke HSK-Werkzeugspindel mit einer Antriebsleistung von 34 kW (S1). Das maximale Drehmoment liegt bei starken 162 Nm (S6-25%) und bietet Reserven für viele Anforderungen.

Sinnvoll abgerundet wird das Maschinenkonzept durch ein Werkzeugmagazin mit 48 Plätzen (Option 90), sowie zahlreiche Ausstattungsvarianten die eine individuelle Konfiguration für fast jeden Bedarfsfall erlauben. Standardmäßig wird das Fünf-Achs-Bearbeitungszentrum Pro.Flex6 mit einer Heidenhain-TNC640-Steuerung ausgerüstet. Eine Variante mit Siemenssteuerung kann ebenfalls angeboten werden.
