Elektroantrieb Leistungsstarke Antriebssysteme auf knappem Bauraum

| Redakteur: Stefanie Michel

Knapper Bauraum und drehmomentstarke Antriebe: diese Kombination setzt Faulhaber mit einem Antriebssystem aus den BXT-Flachmotoren mit abgestimmten Getrieben, integrierten Encodern und Speed Controllern um.

Firmen zum Thema

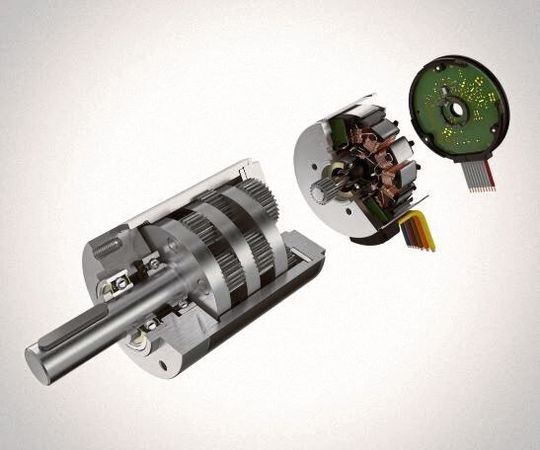

Die nur maximal 21 mm langen Flachmotoren können mit durchmesserkonformen Encodern oder Speed Controllern sowie Planetengetrieben ausgestattet werden, ohne die kurze Bauweise stark zu beeinträchtigen.
Die nur maximal 21 mm langen Flachmotoren können mit durchmesserkonformen Encodern oder Speed Controllern sowie Planetengetrieben ausgestattet werden, ohne die kurze Bauweise stark zu beeinträchtigen.
(Bild: Dr. Fritz Faulhaber)

Viele Anwender benötigen komplette Antriebssysteme aus aufeinander abgestimmten einzelnen Komponenten, um ihre Antriebslösungen zu realisieren. Der Antriebsspezialist Faulhaber ist Systemanbieter und hat deshalb nun auch die BXT-Flachmotorenbaureihe um darauf abgestimmte Getriebe sowie integrierte Encoder und Speed Controller erweitert, die in axialer Richtung ungewöhnlich kurz sind.

Durch die spezielle Wickeltechnik und optimierte Auslegung sind die Motoren selbst nur 14, 16 und 21 mm lang, liefern aber Drehmomente bis 134 mNm bei einem Durchmesser von 22, 32 beziehungsweise 42 mm. Zur exakten Drehzahlregelung oder bei hohen Anforderungen an die Positioniergenauigkeit werden jetzt durchmesserkonforme magnetische Encoder oder Speed Controller vollständig in die gehäusten Motorvarianten integriert, wodurch sich der Antrieb nur um 6,2 mm verlängert. Die passenden Metall-Planetengetriebe der Baureihe GPT zeichnen sich ebenfalls durch kurze Bauweise, hohes Drehmoment und feinste Abstufungen der zahlreichen Untersetzungsverhältnisse aus.

Typische Anwendungen für solche kompakten Antriebssysteme gibt es beispielsweise in der Robotik, bei Gelenken von Prothesen, in der Laborautomation, bei Pumpen, in der Medizintechnik oder bei der Ausstattung von Flugzeugkabinen.
