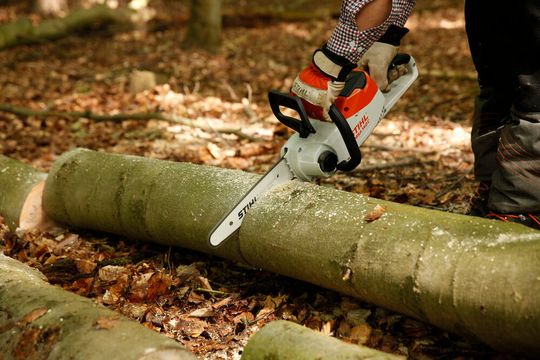

Der für seine robusten und effizienten Kettensägen bekannte Hersteller Stihl setzt bei der Fertigung von Führungsschienen für seine Motorsägen jetzt auf Portal-Buckelschweißanlagen von Nimak.

In ihrem nordamerikanischen Werk und am deutschen Stammsitz in Waiblingen setzt die Stihl-Unternehmensgruppe bei der Produktion sogenannter Führungsschienen auf automatisierte Schweißanlagen. Die auch als Sägekettenschwerter bekannten Komponenten sind elementar für Motorsägen, bei denen das Unternehmen seit über 50 Jahren Weltmarktführer ist. Sie sorgen für die exakte Führung der Sägekette bei minimaler Reibung. Diese Komponente wiederum ist gewissermaßen das Bindeglied, um die Leistung des Motors über die Sägekette ins Holz zu bringen. Seit vielen Jahren zählt das Unternehmen bei deren Herstellung und den dabei erforderlichen Schweißverbindungen auf Nimak, einem der führenden Anbieter im Bereich der Widerstandsschweißtechnik, der sich auch als Anbieter von komplexen Automationssystemen einen guten Ruf erworben hat.

Buckelpresse fügt in wenigen Sekunden eine Führungsschiene

Das Besondere ist, dass eine Führungsschiene im Wesentlichen aus drei zu fügenden Teilen besteht: zwei Außenbleche und ein weiteres etwas kleineres Blech in der Mitte zwischen den beiden größeren, was letztlich eine umlaufende Nut ergibt, in der dann die Treibglieder der Sägekette laufen können. Das Verschweißen der drei Bleche übernimmt eine Portal-Buckelschweißanlage, die Nimak entwickelt hat. Bislang hat das Unternehmen mit Stammsitz in Wissen mehrere dieser riesengroßen Maschinen an Stihl geliefert. Aktuell entsteht eine weitere Anlage, die ab Frühjahr dieses Jahres ebenfalls zum Einsatz kommt. „Die Technologie- und Entwicklungskompetenz von Nimak sowie die Performance der bisher gelieferten Maschinen sind wesentliche Gründe für diese langjährige Partnerschaft“, erklärt Thomas Steegmaier, der als Projektleiter bei Stihl auch für die Beschaffung von Produktionsanlagen verantwortlich ist.

Bildergalerie

Bildergalerie mit 5 Bildern

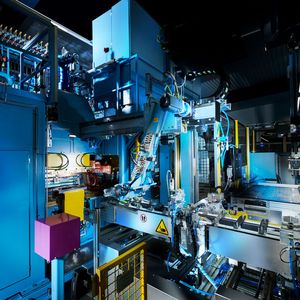

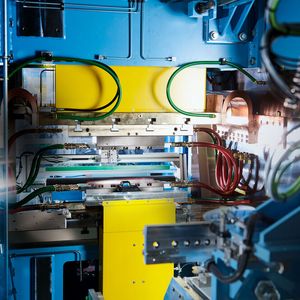

Zwar sei die Verfügbarkeit der Portal-Buckelschweißanlagen ausgesprochen hoch, doch sei auch die räumliche Nähe bei einer solch komplexen Fertigungstechnologie ein großer Vorteil. Zumal es um hohe Stückzahlen eines entscheidenden Teils für die Motorsägen geht und Störungen gravierende Auswirkungen hätten. Die Fertigung der Führungsschienen läuft außerdem vollautomatisiert. So führt ein Handlingsystem die drei dafür erforderlichen Bleche der Maschine zu und legt diese zunächst schweißgerecht aufeinander. Die beiden äußeren Teile sind außerdem mit einer Vielzahl von Schweißbuckeln versehen. Danach folgt der Transport in die Buckelpresse, wo die Schweißelektroden die Bleche zusammenpressen. Stromdurchfluss und elektrischer Widerstand erhitzen dann die zu verschweißenden Teile an den Schweißbuckeln, die dadurch synchron schmelzen, wobei eine prozesssichere Verbindung entsteht.

Kapazität und Qualität nur mit automatisierter Anlage möglich

„Die eigentliche Herausforderung liegt in der hohen Anzahl der Buckel, die in einem Hub gleichmäßig zu verschweißen sind“, betont Steegmaier. Genau deswegen habe man sich für eine Portalanlage entschieden. Denn so kann Stihl eine symmetrische und damit ideale Kraft- und Stromverteilung über das zu schweißende Teil erreichen. Bei einer herkömmlichen C-förmigen Buckelschweißmaschine würden die Buckel nicht so gleichmäßig gepresst und verschweißt. Durch den Aufbau der Portalanlage aber sowie die dadurch mögliche parallele Links- und Rechtseinspeisung des Stroms und des zentrisch verteilten Drucks sei dieser parallel und gleichmäßig über alle Buckel verteilt. Auf jeder Seite hat Nimak dafür sechs Transformatoren vorgesehen, die für die lange Einschaltdauer benötigt werden.

Je nach Länge der jeweils zu fertigenden Teile gilt es, im oberen und im unteren Blech insgesamt zwischen 72 und über 100 Schweißverbindungen hochpräzise umzusetzen. „Dafür muss unsere Maschine zuverlässig in der Lage sein, Tag für Tag unzählige Buckelverbindungen herzustellen“, hebt Manfred Ramb, Konstruktionsleiter bei Nimak, hervor. Dabei gelte es, den ausgesprochen hohen Qualitätsanforderungen gerecht zu werden. Denn das Fügen der drei Bleche erfordere einen genau abgestimmten Druck und stromgeregelte Schweißprofile. „Und für ein optimales Metallgefüge sind immense Ansprüche an Form- und Legetoleranzen bei den anschließenden Anlass- und Abkühlphasen zu erfüllen“, betont Ramb. Das funktioniere in diesem Ausmaß nur mit einer automatisierten Portalanlage und sei anders nicht vorstellbar.
