Anschlusszeit von Motorschützen und Motorschutzschaltern verkürzt

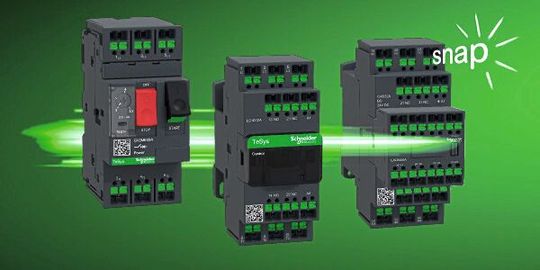

Die neue TeSys Snap-In Baureihe mit werkzeuglosen  Anschlussklemmen lässt sich in Sekundenschnelle verkabeln(Bild:  Schneider Electric)
Die neue TeSys Snap-In Baureihe mit werkzeuglosen Anschlussklemmen lässt sich in Sekundenschnelle verkabeln
(Bild: Schneider Electric)

Schneider Electric stellte die neuen Motorschütze und Motorschutzschalter der Baureihe TeSys Snap-In mit werkzeuglos zu bedienenden Anschlussklemmen vor. Mit den neuen Snap-In Klemmen erfolgt der elektrische Anschluss eines Motorschützes oder Motorschutzschalters unter optimalen Bedingungen innerhalb von zwei Sekunden pro Leiter ohne jegliches Werkzeug und somit bis zu 96 Prozent schneller als bei herkömmlichen Anschlüssen. Bei einem Motorschütz mit 12 Kontakten lassen sich auf diese Weise bis zu sechs Minuten Installationszeit einsparen.

Als weiterer Vorteil entfällt das bei Schraubklemmen obligatorische regelmäßige Nachziehen. Denn die federbasierten Klemmen der Baureihe TeSys Snap-In lösen sich selbst bei starken Erschütterungen, etwa beim Einsatz in Baumaschinen, nicht. Die TeSys Snap-In Motorschütze und Motorschutzschalter verfügen zudem über die höchste Schalthäufigkeit im Markt, was sie besonders langlebig und nachhaltig macht.

Die Snap-In Anschlussklemmen sind von vorne einsehbar und so ausgelegt, dass sie genau dann mit einem Klicken schließen, wenn der Leiter komplett eingesteckt ist. Somit ist auch bei weniger erfahrenen Mitarbeitenden oder an engen Stellen immer sichergestellt, dass der Leiter korrekt eingeführt wurde und ein optimaler Kontaktschluss besteht.

Ebenso ermöglicht die werkzeuglose Anschlusstechnik mit akustischem und haptischem Feedback, dass die TeSys Snap-In Komponenten im automatisierten Schaltschrankbau schnell und kontaktsicher von Robotern verkabelt werden können. Das ist bei herkömmlichen Anschlusssystemen durch häufige Werkzeugwechsel und fehlendes Feedback bei richtigem Einführen nur deutlich langsamer und fehleranfälliger möglich.

Ist die Klemme geschlossen, fährt sich ein Knopf nach vorne aus, der gedrückt werden muss, um den Leiter wieder zu lösen. Anders als bei herkömmlichen Klemmen, lassen sich flexible und starre Leiter direkt ohne Aderendhülse kontaktsicher einführen. Zusätzliche Öffnungen an der Vorderseite der Klemmen ermöglichen das Einstecken von Messspitzen für Prüfzwecke. Die TeSys Snap-In Motorschütze und Motorschutzschalter sowie weitere Snap-In Produkte sind ab Juni 2025 verfügbar.
