Getriebe

Getriebefamilie E-Cyclo kombiniert Well- und Zykloidgetriebe

| Redakteur: Stefanie Michel

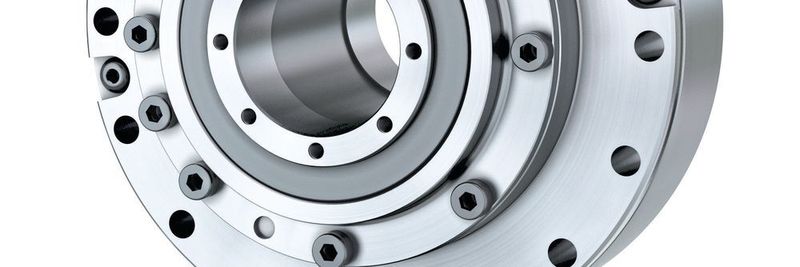

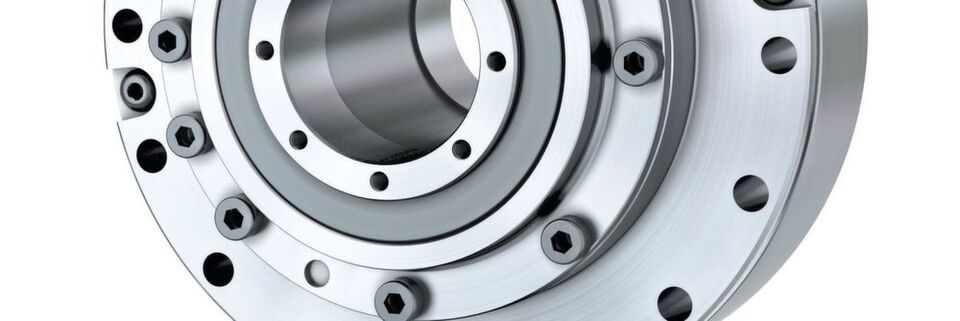

Neu konzipierte Getriebefamilie E-Cyclo kombiniert die Prinzipien des Wellgetriebes und des Zykloidgetriebes.
Neu konzipierte Getriebefamilie E-Cyclo kombiniert die Prinzipien des Wellgetriebes und des Zykloidgetriebes. (Bild: Sumitomo (SHI) Cyclo Drive Germany)

Sumitomo (SHI) Cyclo Drive Germany stellte auf der Automatica 2018 mit E-Cyclo eine neu konzipierte Familie kompakter Getriebe vor, die sich insbesondere für hoch präzise Anwendungen wie Handling-Roboter und kollaborierende Roboter (Cobots) anbieten.

Das neue Getriebe E-Cyclo bietet laut Hersteller spielfreie Kraftübertragung bei gleichzeitig höchster Steifigkeit und Übertragungsgenauigkeit und ist dabei klein und leicht: Als kleinstes elastisches Zykloidgetriebe von Sumitomo (SHI) Cyclo Drive Germany misst das ECY105 84 mm im Außendurchmesser und 52 mm in der Länge. Es hat einen Hohlwellendurchmesser von 21 mm und wiegt 1,2 kg.

Die E-Cyclo-Getriebe zeichnen sich durch eine relativ große Hohlwelle aus, durch die Versorgungsleitungen, Wellen und andere Medien durchgeführt werden können. Die integrierte Lagerung erlaubt hohe abtriebsseitige Belastungen, wie sie etwa beim Einsatz in Werkzeugmaschinen, Positionierern und auch in der Robotik auftreten. Sie decken Nennbetriebsdrehmoment von 25 bis 63 Nm ab, können aber sogar mit einem Beschleunigungsdrehmomenten bis zu 137 Nm belastet werden.

Das „E“ in E-Cyclo steht für „elastic“, denn das Getriebe kombiniert die Prinzipien des Wellgetriebes und des Zykloidgetriebes. Ab Oktober 2018 wird E-Cyclo in zwei, ab April 2019 in drei Baugrößen mit je drei Übersetzungen verfügbar sein. Die Getriebe sind ab Werk lebensdauergeschmiert, komplett abgedichtet und wartungsfrei.

Für dieses Getriebe wurde Sumitomo Cyclo Drive auf der Automatica mit dem Automatica-Award in der Kategorie Antriebstechnik ausgezeichnet.
