Getriebemotor IE5-Synchronmotor und Getriebe werden eins

Redakteur: Stefanie Michel

Nord Drivesystems hat seinen effizienten IE5-Synchronmotor in ein einstufiges Stirnradgetriebe integriert und damit den Systemwirkungsgrad optimiert. Anwender sollen zudem vom kompakten Bauraum und der hohe Leistungsdichte des Duodrive profitieren.

Firmen zum Thema

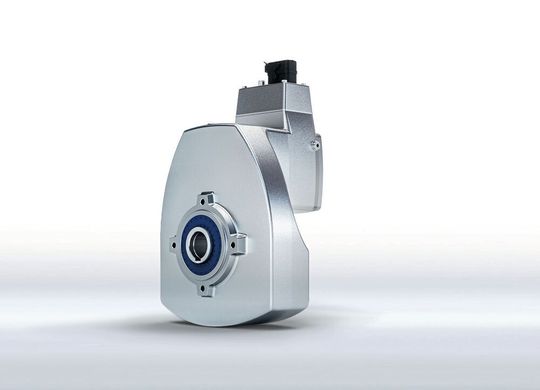

Durch den Einbau des Motors und des Getriebes in einem einzigen Gehäuse ist die Getriebemotoreinheit Duodrive besonders leicht und kompakt bei hoher Leistungsdichte.
Durch den Einbau des Motors und des Getriebes in einem einzigen Gehäuse ist die Getriebemotoreinheit Duodrive besonders leicht und kompakt bei hoher Leistungsdichte.
(Bild: Nord Drivesystems)

Mit dem Duodrive stellt Nord Drivesystems ein integriertes Getriebemotorkonzept im hygienischen Washdown-Design vor, bei dem der IE5-Synchronmotor in einem Gehäuse zusammen mit einem einstufigen Stirnradgetriebe untergebracht ist. Das besonders kompakte Duodrive-Konzept erzielt als System eine nochmals höhere Energieeffizienz als im bereits bewährten Logidrive-Konzept aus IE5-Synchronmotor und Nordbloc.1-Kegelradgetriebe. Duodrive bietet laut Nord mit bis zu 92 % den derzeit höchsten Wirkungsgrad einer Getriebemotorkombination dieser Leistungsklasse am Markt und erreiche auch im Teillastbetrieb eine sehr hohe Systemeffizienz. Die erste verfügbare Duodrive-Baugröße deckt Getriebeübersetzungen von i=3,24 bis i=16,2 ab und ist für den Drehmomentbereich bis 80 Nm und Drehzahlen bis 1.000 min-1 ausgelegt.

Die neue Getriebemotoreinheit Duodrive ist kompatibel mit der Nord-Antriebselektronik und kann mit allen marktüblichen Hohlwellenabmessungen (20 bis 40 mm) sowie Flanschausführungen (B5 und B14) oder einer Drehmomentstütze ausgestattet werden. Für den Motoranschluss sind je nach Kundenwunsch Harting HAN-Stecker, M12-Rundsteckverbinder oder eine Klemmenleiste vorgesehen. Auch verschiedene Optionen wie zum Beispiel Drehgeberrückführung oder eine Haltebremse sind mit dem Duodrive möglich. Da die Einheit leicht zu reinigen, korrosionsbeständig und wash-down-fähig ist, ist sie auch für den Einsatz in hygienesensiblen und rauen Umgebungen geeignet. Duodrive ist prädestiniert für den Einsatz in der Lebensmittel- und Pharmaindustrie wie in der Intralogistik.
