Werkzeughaltersysteme

In der Mikrozerspanung gelten eigene Gesetze

Die beinahe haarfeinen Werkzeuge, die hohen Spindeldrehzahlen und die extremen Präzisionsanforderungen sind gleichermaßen eine Herausforderung für Spannmittelhersteller wie für Anwender.

Firmen zum Thema

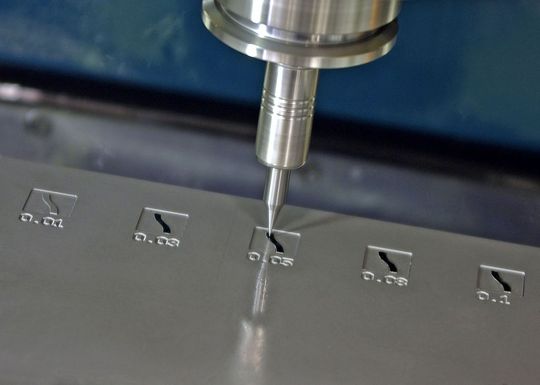

Bild 1: In Polygonspannfutter fixiert, werden für den Formenbau Fräser mit Schneidendurchmessern zwiswchen 0,1 und 0,03 mm vergleichen; zerspant wird Werkzeugstahl mit einer Härte von 58 HRC. (Bild: Schunk)
Bild 1: In Polygonspannfutter fixiert, werden für den Formenbau Fräser mit Schneidendurchmessern zwiswchen 0,1 und 0,03 mm vergleichen; zerspant wird Werkzeugstahl mit einer Härte von 58 HRC. (Bild: Schunk)

Wer dauerhaft präzise Ergebnisse erzielen will, braucht Aufnahmen mit hoher Rundlaufgenauigkeit und Wuchtgüte. Sie sollten zudem möglichst schlank sein und resistent gegen Verschmutzungen (Bilder 1 und 2). Außerdem müssen sie gewährleisten, dass sich auch kleinste Werkzeuge präzise einstellen und wechseln lassen.

Dental- und Medizintechnik entdecken die Mikrozerspanung

Ihren Ursprung hat die hochpräzise Mikrozerspanung in der Uhrenindustrie (Bild 3). Seit jeher sind die Anforderungen dort enorm. So müssen bei der Bearbeitung von Werkplatinen extrem kleine Toleranzen bei Durchmesser und Lage eingehalten werden.

Bildergalerie

Bildergalerie mit 10 Bildern

So sind 0,004 mm keine Seltenheit. Im Laufe der Zeit haben auch andere Branchen die Möglichkeiten der Mikrozerspanung für sich entdeckt. Von der Dental- und Medizintechnik (Bilder 4 und 5) über die optische Industrie bis hin zum Formenbau reicht heute das Spektrum der Anwender (Bilder 6 und 7). Die Toleranzen bei Mikroformen betragen heutzutage zum Teil gerade einmal ±0,003 mm, die Kantenschärfe 0,01 mm.

Spannsysteme stoßen im Mikrobereich an Grenzen

Solche Werte sind nur mit Werkzeughaltern zu erzielen, die dauerhaft über einen perfekten Rundlauf verfügen. Konventionelle Spannzangenaufnahmen sind dazu nicht in der Lage, urteilt Schunk. Ihr Rundlauf variiert von Spannvorgang zu Spannvorgang so sehr, dass er für die prozesssichere Mikrozerspanung nicht akzeptabel ist.
