Ultraschallsensoren für den Einsatz in verschiedenen Bereichen

| Redakteur: Udo Schnell

Übersicht über die Ultraschallsensoren von Pro-Wave, die Unitronic anbietet.
Bildergalerie: 1 Bild

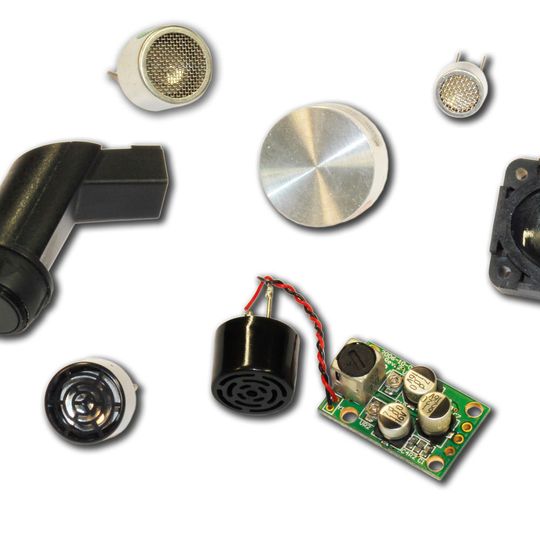

Übersicht über die Ultraschallsensoren von Pro-Wave, die Unitronic anbietet. (Bild: Unitronic)

Unitronic hat Ultraschallsensoren des taiwanesischen Herstellers Pro-Wave im Programm. Laut Unitronic sind die Sensoren für vielfältige Anwendungen geeignet, bespielsweise die Medizintechnik oder die Robotik.

Sensorik – us. Unitronic hat auf der Sensor + Test Ultraschallwandler des taiwanesischen Herstellers Pro-Wave vorgestellt. Das Produktspektrum umfasst den Angaben zufolge Transducer für den Betrieb in der Luft und im Wasser, separate Ultraschall-Sender und -Empfänger in offener oder geschlossener Bauform, kombinierte Pulse-Transit-Wandler sowie Ultraschallsensormodule. Wie das Unternehmen mitteilt, kommen die Produkte sowohl bei drahtlosen Steuerungssystemen, in der Robotertechnik, in Bewegungsmeldern als auch bei Einbruch-Alarmanlagen zum Einsatz. Ferner seien sie für Abstandsmessgeräte für lange und kurze Distanzen, für Echolote, für Kfz-Rückfahrhilfen sowie für die Medizintechnik geeignet.

Die offenen Standard-Transducer vom Typ S bestehen aus einer piezoelektrischen Keramikscheibe, die am Knotenpunkt ihrer Grundresonanzfrequenz aufgehängt ist. Aufgrund dieses ganz speziellen Aufbaus kann eine extrem hohe Empfindlichkeit und ein großer Schalldruck erreicht werden. Darüber hinaus lässt sich die Bandbreite vergrößern und eine außergewöhnliche Stabilität in einem weiten Temperatur- und Feuchtigkeitsbereich erzielen, heißt es weiter. Die mit einer Frequenz von 40 MHz arbeitenden Wandler seien extrem stabil in ihrer elektrischen und mechanischen Charakteristik. Gerade aufgrund dieser Eigenschaften und der Unempfindlichkeit gegen Vibrationen sei die Standardversion S auch entsprechend einem Doppler-Bewegungsdetektor einsetzbar.

Speziell für Applikationen im Freien oder in staubiger Umgebung eignen sich, so Unitronic weiter, die gekapselten Standard-Bauformen E. Die Transducer sind in einem Metallgehäuse mit integrierter Metallmembrane untergebracht, ihre Rückseite ist mit Harz abgedichtet.

Zwei unterschiedliche Gruppen von Wandlern, die Open-Pulse-Transit- Versionen (PT) und die gekapselten Pulse-Transit-Typen (EP), beinhalten die gedämpften Pulse-Transit-Transducer von Pro-Wave. Die Ultraschallwandler wurden den Angaben zufolge speziell für Echo-Range-Systeme konzipiert, die eine kurze Nachschwingzeit, sogenanntes Ringing, erfordern. Typische Applikationen seien beispielsweise im Bereich Abstandsmessung oder Einparkhilfen im Automotive-Bereich.

Abgerundet wird das Produktportfolio laut Unitronic durch den Ultraschallsensormodul US040015, der Messdaten über eine maximale Entfernung von 1,5 m aufnehmen kann. Mit einem Durchmesser von 22 mm und einer Länge von 47 mm lässt sich das Modul praktisch überall flexibel einbauen. Der Messwertaufnehmer benötigt drei Anschlüsse für Spannungsversorgung, Ground und den bidirektionalen Ein-/Ausgang. Das asymmetrische Strahlungsmuster überstreicht circa ±80° horizontal und ±40° vertikal. Der Ultraschallsensor basiert auf dem von Pro-Wave auch als Einzelbauteil angebotenen Sonar-Ranging-IC PW0268, das bei einer Betriebsspannung von 6 bis 10 VDC arbeitet. Aufgrund der integrierten variablen R/C-Oszillatoren ist die Resonatorfrequenz praktisch unabhängig von auftretenden Temperaturänderungen. Über den Fix Gain-Verstärker lässt sich die Empfindlichkeit des ICs variieren.
