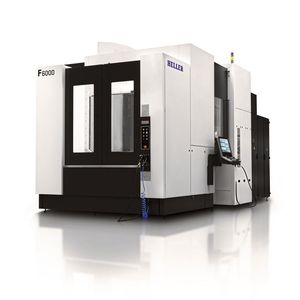

Das neue 5-Achs-Bearbeitungszentrum F 6000 von Heller steht für gesteigerte Zerspanungsleistung und höhere Präzision, Zuverlässigkeit für die 24/7-Produktion und Bedienbarkeit.

Das neue 5-Achs-Bearbeitungszentrum F 6000 eignet sich für den Einsatz in allen Bereichen der 5-Achs-Bearbeitung bis hin zur kombinierten Fräs-Dreh-Bearbeitung als Option, von Schwerzerspanung bis hin zur Bearbeitung von Leichtmetallen. Dabei kann der Anwender mit der Maschine ebenso effizient Einzelteile herstellen wie auch in Serie produzieren. Entsprechend ist die F 6000 für Unternehmen unterschiedlichster Branchen interessant – vom allgemeinen Maschinenbau über die Antriebs- und Energietechnik bis hin zu Aerospace.

Modular aufgebaut, vereint und erweitert die F 6000 die Fähigkeiten der bisherigen Baureihe F und der Fräs-Dreh-Bearbeitungszentren aus der Baureihe C. Die topologieoptimierten Strukturbauteile und der verbesserte Aufbau der Maschine garantieren eine hohe Grundstabilität. Durch eine Vielzahl an OptiOnen lässt sie sich optimal an den jeweiligen Kundenbedarf anpassen, was letztlich maximale Produktivität im praktischen Einsatz gewährleistet.

Bildergalerie

WISSENSFORUM ZERSPANUNG

Mit der intelligenten Steuerung zur autarken Fertigung

Unser 2. Wissensforum Zerspanung steht in den Startlöchern. Wenn bei Ihnen auch die Losgrößen kleiner werden, die Geometrien komplizierter und das bei weniger Personal, steigenden Qualitätsanforderungen und höherem Wettbewerbsdruck, dann kommen Sie vorbei! Oder ist Ihre größte Herausforderung die Genauigkeiten auch über Nacht halten zu können? Die Zeiten, in der Sie der Nachtschicht nur die Vorarbeit oder simple Teile zutrauen konnten, sind vorbei. Erfahren Sie bei uns, welche intelligente Steuerung die autarke Fertigung ermöglicht. Werden Sie Teil unserer Zerspanungs-Community und diskutieren Sie gemeinsam aktuelle Lösungen, mit denen Sie wettbewerbsfähig bleiben können.

Hier Ticket sichern!

Unter der Leitung von Entwicklungschef Manuel Gerst hat das Heller-Team zahlreiche Verbesserungen erreicht. Zu den Highlights der neuen Generation zählen die grundlegend überarbeiteten Schwenkköpfe samt den darin integrierten und eigens von Heller entwickelten Motorspindeln. Die Speed Cutting Unit (SCU) erreicht in Verbindung mit Werkzeugschaft HSK-A 100 Drehzahlen von 15.000 min^-1. Alternativ bietet Heller die für den universellen Einsatz ausgelegte Dynamic Cutting Unit (DCU) mit 380 Nm und 12.000 min^-1. Für Schwerstbearbeitung steht weiterhin die Power Cutting Unit (PCU) mit einer Getriebespindel und 1.150 Nm zur Verfügung.

Ebenso elementar ist das überarbeitete Antriebskonzept der Linearachsen mit zwei Kugelgewindetrieben in der Z-Achse und der deutlich verstärkten X-Achse.

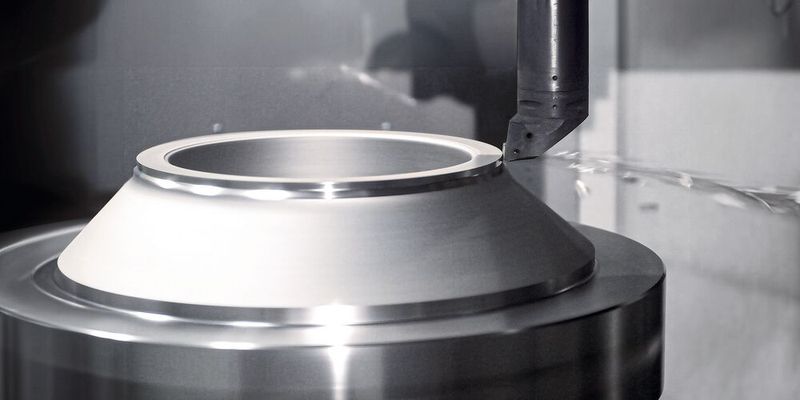

Sind neben komplexen Fräs- auch Dreharbeiten an Werkstücken gefordert, kann die Mill-Turn-Option der F 6000 für mehr Präzision und kürzere Produktionszeiten sorgen. Denn für das neue Bearbeitungszentrum steht ein schnelldrehender Rundtisch DDT (Direct Drive Turning) zur Verfügung. Er bietet hohes Drehmoment und erreicht Drehzahlen von bis zu 700 min^-1. So lassen sich in einer Aufspannung ergänzend zu den herkömmlichen Fräs- und BohroperatiOnen auch Außen- und Innenkonturen im Drehverfahren bearbeiten. Die breite Auswahl an Bearbeitungszyklen deckt praktisch die Möglichkeiten einer konventiOnellen Drehmaschine ab.

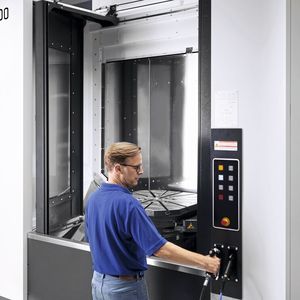

Als weitere große Stärke der F 6000 nennt Manuel Gerst die in jeder Hinsicht einfache Bedienbarkeit. Das komfortable Hauptbediengerät in Pultausführung mit 24 Zoll großem Touch-Bildschirm sorgt zusammen mit weiteren Features dafür, dass sich Bediener schnell an ihrem Arbeitsplatz wohlfühlen. Zudem erleichtert die deutlich breitere Tür zum Arbeitsraum den Zugang zum Werkstück. Die helle Ausleuchtung des Arbeitsraums, die zusätzliche LED-Leuchte im Schwenkkopf und die optionale Arbeitsraumkamera helfen, beim Einrichten neuer Werkstücke stets den Überblick zu behalten. Mit dem optional erhältlichen Einfahrassistenten (Setup-Assist) lassen sich außerdem neue Prozesse auf der Maschine schnell und sicher einrichten.

Die neue Siemens-Steuerung Sinumerik One ist serienmäßig verfügbar. Vorhandene NC-Programme von den Maschinen F und C mit Sinumerik 840D sl kann der Anwender direkt und ohne Aufwand übernehmen.

Die sichere Basis für eine automatisierte Serienproduktion in kleinem, mittlerem oder großem Los ist der Palettenwechsler als erste Automationsstufe. Die F 6000 ist standardmäßig mit einem Palettenwechsler ausgestattet und lässt sich einfach um einen standardisierten Linear- oder Rundspeicher erweitern. Dank der neuen Option „Automation-ready“ lassen sich der Heller Paletten-Rundspeicher (RSP) sowie die bei Heller standardisierten Linearspeicherlösungen auch nachträglich problemlos, kostengünstig und vor allem schnell – ohne einen Umbau der Maschine – integrieren.
