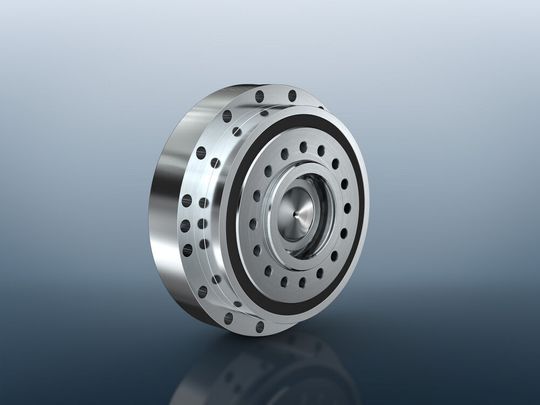

Sumitomo: Neue Generation modularer Präzisionsgetriebe

Im Jahr 2015 konzipierte Sumitomo Drive Technologies seine Präzisionsgetriebeserie F4CF-D systematisch modular und erweiterte im Jahr 2017 das System mit kompatiblen Bauteilen beispieslweise zum Motoranbau. In diesem Jahr kommt nun die einstufige Nachfolgeserie unter der Bezeichnung F4CF-DA auf den Markt, die Sumitomo erstmals auf der SPS Connect vorstellt.

Basierend auf der bewährten Fine-Cyclo-Technologie, der Grundlage aller Präzisionsgetriebe der Sumitomo, bietet diese Neuentwicklung nun einige Vorteile. Am wichtigsten dabei ist laut Hersteller das gesteigerte Drehmoment pro Baugröße. Das Serien-Lineup an Baugrößen wurde auch auf Grund des Kundenbedarfs nach mehr Individualität erweitert und die Baugrößen wurden dabei gleich angepasst:

Die Getriebe der DA-Serie sind jetzt insgesamt etwa 8 % kleiner im Durchmesser und

im Durchschnitt 5 % kürzer.

Dafür konnte die Leistung im Durchschnitt um circa 20 % gesteigert werden.

Einfacher Anschluss an Motoren verschiedener Hersteller

Sumitomo Drive Technologies zielt mit diesen Produkten auf den Ausbau des Großkundenbedarfs im Bereich Robotik, Werkzeugmaschinenbau, Medizintechnik sowie Food&Beverage-Applikationen. Bei großen Stückzahlen spielt das Verhältnis Preis/Leistung eine große Rolle. Die einstufigen Getriebe der DA-Serie haben deutlich geringere Herstellungskosten im Vergleich zu marktüblichen zweistufigen Getrieben der identischen Drehmomentklasse.

Alle Getriebegrößen der DA-Serie können einfach in Systeme integriert werden. Die Motorantriebswelle ist über einen Klemmring mittels Kraftschluss mit dem Getriebe verbunden und eine Anpassung der Motorantriebswellen ist kundenseitig nicht notwendig. Für die jeweiligen Baugrößen ist der Anschluss mehrerer Motorenwellendurchmesser möglich, wodurch Motoren unterschiedlichster Hersteller eingesetzt werden können. Die Anschlussgeometrie verlangt keine aufwendige Installation und auch hier ist eine Einstellung der Antriebswelle durch den Kunden nicht nötig. Sumitomo garantiert somit die einfache Installation von Getriebe und Motor. Durch die Partnerschaft mit dem Motorenspezialisten Lafert sind bei Sumitomo auch Servomotoren und Controller aus einer Hand verfügbar.

Cyclo-Getriebe kurz erklärt

Das Cyclo-Prinzip wurde bereits Anfang des zwanzigsten Jahrhunderts von Lorenz Braren entwickelt und ist bis heute konkurrenzlos. Cyclo-Getriebe sind Exzentergetriebe ohne Zahnräder. Im Getriebeinnern übertragen Kurvenscheiben das Drehmoment wälzend. Der Exzenter treibt eine Kurvenscheibe mit n Kurvenabschnitten an, die sich in einem feststehenden Bolzenring mit n+1 Bolzen abwälzt. Während sich die Kurvenscheibe im Uhrzeigersinn innerhalb des Bolzenrings dreht, bewegt sie sich gleichzeitig entgegen des Uhrzeigersinns um ihre eigene Achse. Wenn sich die Kurvenabschnitte nacheinander über die Bolzen abwälzen, bewegt sich die Kurvenscheibe je voller Umdrehung der Antriebswelle nur um einen Kurvenabschnitt weiter.

So entsteht eine zum Antrieb umgekehrte Rotation mit verminderter Geschwindigkeit. Das Übersetzungsverhältnis ins Langsame wird durch die Anzahl der Kurvenabschnitte einer Kurvenscheibe bestimmt. Jede Kurvenscheibe hat einen Kurvenabschnitt weniger als Bolzen im Bolzenring sind. Dadurch sind die Übersetzungsverhältnisse jeweils gleich der Anzahl von Kurvenabschnitten der Kurvenscheibe. Die reduzierte Drehbewegung der Kurvenscheiben wird über Bolzen, die in die Bohrungen der Kurvenscheiben eingreifen, auf die Abtriebswelle übertragen. Meist besteht ein Bausatz aus zwei Kurvenscheiben mit doppeltem Exzenter. Dies führt trotz höherem Drehmoment zu einem ruhigen, vibrationsfreien Lauf.

Sumitomo schloss 1938 eine technische Allianz mit Lorenz Braren. Seitdem bildet seine Erfindung die Grundlage für Sumitomos wichtigste Produkte und deren Weiterentwicklungen auf dem Markt und bestätigt das Unternehmen noch heute als Technologieführer, denn Cyclo-Getriebe werden weltweit erfolgreich beispielsweise in Industrierobotern und Transfermaschinen eingesetzt. Die neu entwickelte spielfreie DA-Serie verfügt über drei glatte Zykloidenscheiben, die in einer ausgewogenen Systematik angeordnet sind. Eine große Anzahl gleichzeitiger Eingriffe sorgt für hohe Drehsteifigkeit und eine kompakte Struktur.
