Polymer-Rundtischgleitlager erhöht Standzeit beim Schleifen

| Autor / Redakteur: René Achnitz / Stefanie Michel

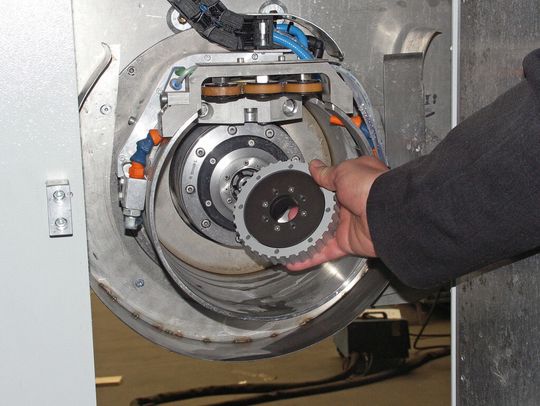

Bild 1: Das schmiermittel- und wartungsfreie Polymer-Rundtischlager mit abgedichteter Außenverzahnung vollzieht die 360°-Drehbewegung des Schleifschutzes.
Bildergalerie: 5 Bilder
Bild 1: Das schmiermittel- und wartungsfreie Polymer-Rundtischlager mit abgedichteter Außenverzahnung vollzieht die 360°-Drehbewegung des Schleifschutzes. (Bild: Igus)

Ein Maschinenbauer hat Glasschleifmaschinen mit einem Schleifkopf ausgestattet, der um 360° drehbar ist und dadurch auch Konturen schleifen kann. Der Schleifkopf basiert auf einer Drehachse mit einem Polymer-Rundtischlager aus speziellen Gleitelementen. Dieses läuft wartungs- und schmiermittelfrei

Glaskanten-Schleifmaschinen müssen viel aushalten. Sie sind meist mehrschichtig im Einsatz und gegen extrem hartnäckigen Glasstaub gewappnet, der beim Bearbeitungsprozess anfällt. Ein schmiermittel- und wartungsfreies Polymer-Rundtischlager der Igus GmbH sorgt dafür, dass die Standzeiten der Glasschleifmaschinen der Torgauer Maschinenbau GmbH optimiert werden und die Wartungsintervalle trotz der hohen Belastungen gering bleiben (Bild 1).

„Zunächst haben wir auf horizontale Flachglas-Bearbeitungsanlagen gesetzt“, blickt Dipl.-Ing. (BA) Enrico Sperling, Leiter Entwicklung und Konstruktion des Maschinenbauunternehmens, zurück. „Da sie allerdings zu viel Stellfläche benötigen, haben wir auf Kundenwunsch vor über zehn Jahren angefangen, vertikale Lösungen für unterschiedliche Scheibenarten und Scheibenformate zu konstruieren.“ Seitdem schreitet die Entwicklung bei dem Sondermaschinenbauer mit rund 80 Mitarbeitern stetig voran. Bei den neuesten Maschinen wurde eine zusätzliche Drehachse mit einem um 360° drehbaren Schleifkopf vorgesehen, mit dem auch Konturen geschliffen werden können.

Ein wesentlicher Bestandteil der Drehachse ist ein Polymer-Rundtischgleitlager (PRT-Lager) von Igus. Damit wird der Schleifschutz um 360° geschwenkt. Kunststoff-Gleitlager spielen in diesem Fall ihre Vorteile aus. Die Gleitelemente aus dem verschleißfesten Werkstoff Iglidur J laufen wartungs- und schmiermittelfrei. Die Gehäuseteile des Rundtischlagers sind aus Aluminium gefertigt, die Gegenlaufflächen der Gleitelemente sind hartanodisiert. Alle Verbindungsschrauben bestehen aus rostfreiem Stahl. Deshalb ist Robustheit bei diesem Bauteil garantiert.
